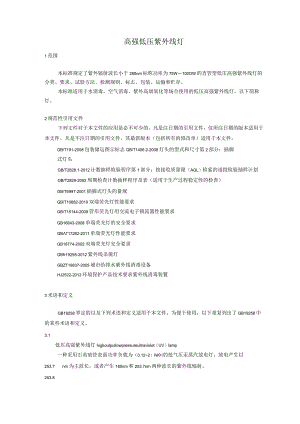

高强低压紫外线灯1范围本标准规定了紫外辐射波长小于280nm标称功率为75W100OW的直管型低压高强紫外线灯的分类、要求、试验方法、检测规则、标志、包装、运输和贮存。本标准适用于水消毒、空气消毒、紫外高级氧化等场合使用的低压高强紫外线灯，以下简称灯。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T1406.2-2008灯头的型式和尺寸第2部分：插脚式灯头GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829-2002周期检查计数抽样程序及表（适用于生产过程稳定性的检查）GB/T6997-2001插脚式灯头的量规GB/T10682-2010双端荧光灯性能要求GB/T15144-2009管形荧光灯用交流电子镇流器性能要求GB16843-2008单端荧光灯的安全要求GB17262-2011单端荧光灯性能要求GB18774-2002双端荧光灯安全要求GBfr19258-2012紫外线杀菌灯GBZT19837-2005城市给排水紫外线消毒设备HJ2522-2012环境保护产品技术要求紫外线消毒装置3术语和定义GB19258界定的以及下列术语和定义适用于本文件。为便于使用，以下重复列出了GB19258中的某些术语和定义。3.1低压高强紫外线灯highoutputlowpressureultraviolet（UV）lamp一种采用石英玻管表面功率负载为（0.122）W0的低气压汞蒸汽放电灯，放电产生以253.7 nm为主波长，或者产生185nm和253.7nm两种波长的紫外线辐射。253.8单波长低压高强紫外线灯singlewavelengthlowpressurehighintensityultravioletlamp放电产生以253.7nm为主波长的紫外线辐射的低压高强紫外线灯，其185nm波长的辐射效率不大于0.1%。253.9双波长低压高强紫外线灯dualwavelengthlowpressurehighintensityultravioletlamp放电同时产生185nm和253.7nm波长的紫外线辐射的低压高强紫外线灯，其185nm波长的辐射效率大于0.1%。253.10单端紫夕卜线灯Single-CaPPedultravioletlamp一种具有单灯头的装有内启动装置或使用外启动装置并连接在外电路上工作的紫外线灯。以下简称单端灯。253.11双端紫外线灯double-cappedultravioletlamp带有两个独立灯头的紫外线灯。以下简称双端灯。253.12标称值nominalvalue灯上标明的数值。253.13额定值ratedvalue灯在规定的工作条件下其特定的数值，该值及条件由本标准规定或由制造商或销售商规定。3.8初始值initialreadings灯在老炼之前所测的启动特性及老炼100h时所测的紫外辐射和电气特性。3.9紫外线辐射功率ultravioletradiationpower紫外线辐射功率（Pe2537）以253.7nm为主波长的紫外线辐射功率；紫外线辐射功率（Pel85）以185nm为主波长的紫外线辐射功率，单位：Wo3.10紫外线辐射照度ultravioletradiationluminance紫外线辐射照度（Ee2537）以253.7nm为主波长的紫外线辐射照度；紫外线辐射照度（E385）以185nm为主波长的紫外线辐射照度，单位：Wn或mWcn3.11紫外线辐射效率ultravioletradiationefficiency紫外线辐射效率（%253.7）灯放电产生以253.7nm为主波长的紫外线辐射功率与实际输入的电功率之比；紫外线辐射效率（%侬）灯放电产生以185nm为主波长的紫外线辐射功率与实际输入的电功率之比，用百分数表示。3.12紫外线辐射老化系数ultravioletradiationagingfactor灯在规定的条件下燃点在寿命期间一特定时间的紫外线辐射功率或紫外线辐射照度与该灯的初始值之比，用百分数表示。3.13寿命（单只灯的）life（ofindividuallamp）一只灯从燃点至"烧毁'或灯的老化系数下降到本标准所规定值时的累计时间。3.14平均寿命（50%的灯失效时的寿命）averagelife（Iifeto50%failures）50%的灯紫外辐射功率达到本标准所规定值的累计燃点时间3.15基准镇流器referenceballast为采用交流电源频率工作的灯而特殊设计的电感型镇流器，或为采用高频工作的灯而特殊设计的电阻型镇流器。其用途是检验镇流器、选择基准灯及检验在标准化的条件下生产的灯。基准镇流器的基本特性，如有关镇流器标准中所述，该镇流器在额定频率下具有稳定的电压/电流比，相对不受电流、温度和周围磁场变化的影响。3.16基准镇流器的校准电流CalibratiOncurrentofareferenceballast基准镇流器校准或调整时所依据的电流值。4产品分类4.1 分类和标记灯按产生紫外辐射的波长可以分为单波长灯（以“UVC生表示）和双波长灯（以“VUV和表示）两类；按灯脚连接方式可以分为单端灯（以“S示表示）和双端灯（以“表示表示）两类。4.2 型号命名单波长灯（UVC）双波长灯（VUV）示例：UVC300S19/554表示单波长，标称功率为300W,单端，直径为19mm，标称长度为1554mm的低压高强紫外线灯。注：制造商可以用各自的命名方式，但应在包装盒及说明书上标注对应本标准的命名。5要求5.1 玻管灯的玻管应透明、洁净、平直，不应有影响紫外线透过的缺陷。5.2 灯头与配件成品灯应匹配符合相应光源标准的灯头。插脚式、螺口式、卡口式灯头的型式应符合GB/T146.2、GBT146.1GB/T146.5标准中规定的要求，灯头的绝缘材料应能耐紫外辐射，抗紫外老化和脆化。在完成6.8的试验后，试样不应有任何削弱其安全性的变化，绝缘材料的防电击性能不应降低，灯头及灯头插脚等不应有松动，绝缘材料不应有破裂、膨胀和皱缩。5.2.1 单端灯灯头灯头型号为Gloq和G17xl0,见图1和图2Idl图2单端灯灯头G 17x10图I单端灯灯头GlOq说明：E灯头针距离1；F灯头针距离2；G灯头针长度；d灯头针直径。表I单端灯灯头的基本尺寸单位（mm）灯头类型EFGdGIOq6.35±0.27.9±0.28±1.252.29-2.44G17xlO9.9±0.217±O.28±1.252.29-2.445.2.2 双端灯的灯头灯头型号为为G5和GI3,见图3图3双端灯灯头说明：E灯头针距离；G灯头针长度；d灯头针直径。表2双端灯灯头的基本尺寸单位：mm灯头类型EGdG54.75±0.28±1.252.29-2.44G1312.7+0.28±I.252.29-2.445.3 外形尺寸说明：A灯头表面至灯头表面的距离：C灯管总长：D灯管直径；表3单端低压高强紫外线灯的基本尺寸单位：mm序号标称长度ACD(max)标称功率(W)184384385115.375284384385115.3105311481148!15615.31204I(XX)I(XX)100819.3150515541554156215.3150690090090819.3170711481148115619.3205815541554156219.3250915541554156219.33001015141514152232.53351115541554156232.55001217881788179638.58151320262026203432.51000双端低压高强紫外线灯的外形结构见图5,外形尺寸见表4。3。CAB图5双端低压高强紫外线灯示意图说明：A灯头表面至灯头表面的距离：B灯头表面至另一灯头插脚末端的距离：C灯头两插脚末端之间的距离，灯的总长：D灯管直径。表4双端低压高强紫外线灯管的基本尺寸单位：mm序号标称长度AB±3C±3D(max)标称功率(W)184384385185915375284384385185915.31053114811481156116415.31204100010001008101619.31505155415541562157015.3150690090090891619.31707114811481156116419.32058155415541562157019.32509155415541562157019.330010151415141522153032.533511155415541562157032.550012178817881796180438.581513I2026I20262034204232.5IooO5.4 启动特性5.4.1 预热型灯宜在表5规定的条件下充分预热并在规定的预热时间内启动，并维持燃点。表5低压高强紫外线灯的启动特性标称长度（mm）额定功率（W）预热电流（八）预热时间（三）开路电压（V）843750.96288168431051.442-876211481200.96281306I(XX)1502.1682072515541500.962816329001702.408-2074011482052.528-2085015542502.168-20120915543002.52820124315143354.2015-2883315545006.0015-2887017888159.6015-28887202610008.415-281243*预热时间的选取，应使阴极绕组的电阻比Rh/Rc的值在4.75±O5的范闱内。Rh是采用规定的预热电流加热时的阴极电阻，RC是温度为25度为定的时的阴极电阻，
