《水工水力学模型试验规程》（征求意见稿）250117.docx

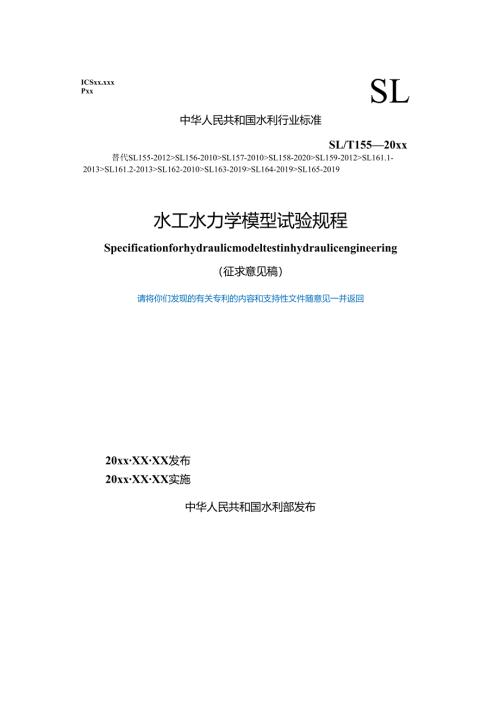

ICSxx.xxxPxxSL中华人民共和国水利行业标准SL/T15520xx替代SL155-2012>SL156-2010>SL157-2010>SL158-2020>SL159-2012>SL161.1-2013>SL161.2-2013>SL162-2010>SL163-2019>SL164-2019>SL165-2019水工水力学模型试验规程Specificationforhydraulicmodeltestinhydraulicengineering（征求意见稿）请将你们发现的有关专利的内容和支持性文件随意见一并返回20xxXXXX发布20xxXXXX实施中华人民共和国水利部发布刖百根据水利技术标准制修订计划安排，按照SL/T12024水利技术标准编写规程的有关规定，对SL1552012水工（常规）模型试验规程、SL1562010水流空化模型试验规程、SL1572010掺气减蚀模型试验规程、SL/T1582020水工建筑物水流脉动压力和流激振动模型试验规程、SL1592012闸门水力模型试验规程、SL161.12013坝区航道水利模拟技术规程、SL161.22013船闸水力模拟技术规程、SL1622010水电站有压输水系统模型试验规程、SL/T1632019水利水电工程施工导流和截流模型试验规程、SL/T1642019溃坝洪水模拟技术规程、SL/T1652019滑坡涌浪模拟技术规程共11项标准进行合并修订，并更名为水工水力学模型试验规程。本标准共15章和8个附录，主要技术内容有：水工常规模型试验；水流空化模型试验；掺气减蚀模型试验；水工建筑物水流脉动压力和流激振动模型试验；闸门水力模型试验；泄洪雾化；坝区航道水力模拟；船闸水力模拟；水电站有压输水系统模型试验；水利水电工程施工导流和截流模型试验；溃坝洪水模拟；滑坡涌浪模拟。本次修订的主要内容有：对原11项标准中的共性内容进行了梳理、整合，形成前三章；一对原11项标准中的特性内容，作为独立章纳入了新标准，对其具体技术内容按统一的结构进行了梳理；对原11部标准附录中有关量测仪器及其精度要求的规定进行了整合和补充；对原水工（常规）模型试验规程中的泄洪雾化部分细化以后单列一章水工建筑物泄洪雾化模型试验。本标准所替代标准的历次版本发布情况为：SL15595SL1552012SL156-16595SL1562010SL1572010SL1582010SL/T1582020SL1592012SL161.12013SL161.22013SL1622010SL1632010SL/T1632020SL1642010SL/T1642019SL1652010SL/T1652019本标准批准部门：中华人民共和国水利部本标准主持机构：水利部国际合作与科技司本标准解释单位：水利部国际合作与科技司本标准主编单位：中国水利水电科学研究院本标准参编单位：南京水利科学研究院，长江水利委员会长江科学院本标准出版、发行单位：中国水利水电出版社本标准主要起草人：吴一红张宏伟吴修锋陈端李君任炜辰张东杨帆任盼红刘火箭王芳芳高建标王志刚张陆陈李中华韩松林张蕊张文远本标准技术内容审查人：本标准体例格式审查人：本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给水利部国际合作与科技司（通信地址：北京市西城区白广路二条2号；邮政编码：100053；电话：010-63204533；电子邮箱：bzh；网址：jsjd1bzcx）07.8 资料整理与成果分析208闸门水力学模型试验218.1 一般规定218.2 相似准则218.3 试验设备与量测仪器218.4 模型设计218.5 模型制作与安装218.6 试验内容与要求228.7 资料整理与成果分析229水工建筑物泄洪雾化模型试验249.1 一般规定249.2 相似准则249.3 试验设备与量测仪器249.4 模型设计259.5 模型制作与安装259.6 试验内容与要求269.7 资料整理与成果分析2610坝区航道水力学模型试验2810.1 一般规定2810.2 相似准则2910.3 试验设备与量测仪器3010.4 模型设计3010.5 模型制作与安装3110.6 坝区航道模型试验内容与要求3210.7 中间渠道水力学模型试验内容与要求3310.8 自航船模试验内容与要求3310.9 坝区航道水力学数值模拟3310.10 资料整理与成果分析3511船闸水力学模型试验3711.1 一般规定3711.2 相似准则3711.3 试验设备与量测仪器3811.4 模型设计3811.5 模型制作与安装3911.6 船闸输水系统水力学整体模型试验内容与要求4011.7 船闸输水系统水力学局部模型试验内容与要求4011.8 船闸输水阀门水力学模型试验内容与要求4011.9 工作闸门水力学模型试验内容与要求4111.10 船闸水力学数值模拟4111.11 资料整理与成果分析4212水电站有压输水系统模型试验4412.1 一般规定4412.2 相似准则4412.3 试验设备与量测仪器44标准用词说明83标准历次版本编写者信息84条文说明87Vl1总则.o.为了规范水力学模型试验的标准和方法，控制水力学模型试验质量，保证试验研究成果的准确性和可靠性，制定本标准。1.0.2本标准适用于水工常规模型试验、水流空化模型试验、掺气减蚀模型试验、水工建筑物流激振动模型试验、闸门水力学模型试验、水工建筑物泄洪雾化模型试验、坝区航道水力学模型试验、船闸水力学模型试验、水电站有压输水系统模型试验、水利水电工程施工导流和截流模型试验、溃坝洪水模型试验和滑坡涌浪模型试验等水力学模型试验。1.0.3本标准主要引用下列标准：GB/T1914化学分析滤纸GB/T10156水准仪SL74水利水电工程钢闸门设计规范SL99河工模型试验规程1.0.4水工模型试验除应符合本标准规定外，还应符合国家现行有关标准的规定。2术语2.0.1水工模型hydraulicmodel以重力为主要动力因素，研究水工建筑物、河道与水流等相互作用的实体模型。2.0.2模型比尺modelscale模型与原型各对应物理量间的比值。2.0.3正态模型normalmodel水平长度比尺与垂直长度比尺相等的模型。2.0.4变态模型distortedmodel水平长度比尺与垂直长度比尺不相等的模型。2.0.5整体模型integratedmodel研究枢纽工程布置及各建筑物之间相互关系的水工模型。2.0.6单体模型monomermodel研究单一泄水建筑物水力特性的水工模型。2.0.7局部模型partialmodel研究特定部位水力特性的水工模型。2.0.8断面模型sectionalmodel研究具有二元水力特征的泄水建筑物水力特性的水工模型。2.0.9局部动床模型IOCaImobilebedmOdel研究水工建筑物局部冲淤的水工模型。2.0.10时均压力timeaveragedpressure由于水流紊动所产生的流速场作用于固壁的附加动力压力时均值。2.0.11脉动压力pulsatingpressure由于水流紊动所产生的脉动流速场作用于固壁的附加动力压力，在空间和时间上具有随机性的脉动值。2.0.12泄洪雾化atomizationcausedbyfloodrelease泄水建筑物在泄洪过程中伴随产生的一种降水和雾化物理现象。2.0.13掺气浓度airconcentrationinflow掺气水流中，空气体积与混合体体积的比值。2.0.14流激振动flow-inducedvibration水流流动诱发的结构振动。2.0.15水弹性模型hydro-elasticmodel水与弹性体耦合振动的模型。由于试验流体为水，结构模型除满足结构几何相似以外，同时还满足质量和刚度分布相似。2.0.16施工导流constructiondiversion在河道内修建水利工程的过程中，为创造干地施工条件，将河道水流通过预定方式绕过施工场地导向下游的工程措施。2.0.17施工截流constructionclosure采用工程措施截断原河床水流，堵截河水迫使其流向预定通道的工程措施。2.0.18俄堤banquette在水利水电工程围堰、截流施工中，采用进占方式向流水中抛投混凝土预制块、就地取材的填筑料形成的横跨江河的透水堰体。2.0.19溃坝洪水dam-breakflow堤坝或其他挡水建筑物溃决，发生水体突泄所形成的洪水。3基本规定3.1 研究大纲3.1.1 开展水力学模型试验研究，应根据试验任务书要求编写试验研究大纲，可在研究过程中对其进行必要的修正和完善。3.1.2 研究大纲内容宜包括项目概况、工程基本资料、研究目的和内容、技术路线及模拟方法、进度计划、预期成果、项目负责人和参加人员等。3.2 基本资料3.2.1 开展水力学模型试验研究，应收集必要的基本资料。基本资料可包括工程概况、地形地质、水文气象、工程设计、结构材料及其它必要的资料。所收集的资料应满足研究的具体需要。3.2.2 对收集的资料应整理、分析和核对,发现问题及时与资料提供部门沟通、核实和纠正，对资料的更改和更新应做好相关记录，以备查用。3.3 模型设计3.3.1 模型设计应满足重力相似，特殊模型试验还应同时满足相应的相似要求。332模型设计还应考虑以下限制条件：1模型水流应进入阻力平方区；若有困难，至少应保证在紊流区。2模型糙率达不到相似要求时，宜进行糙率校正。3模型特征水深不宜小于3cm。4水工建筑物模型宜采用正态模型。3.4 模型试验3.4.1 模型试验前应进行量测仪器率定及模型校验等预备工作。3.4.2 模型试验宜包括设计方案试验、优化方案试验和推荐方案试验等。3.4.3 模型试验取得阶段性成果后，应及时与委托方沟通，对模型试验阶段性成果进行技术讨论。对专题研究应及时组织专家讨论。3.4.4 模型试验中应及时整理分析试验资料，发现疑问，应随时进行补充试验，加以校验和修正。3.4.5 模型试验中应保存记录文档、照片、录像等试验资料。3.5 报告编写3.5.1 报告格式应符合下列规定：1报告宜由封面、扉页、内容提要、正文、参考文献和附录等组成。2报告封面应包含试验报告全称、编号、密级、完成单位名称和日期。3报告扉页应包含项目编号、项目委托单位、项目负责人、主要参加人、报告编写人、审查人、审批人等。4报告的内容提要应用简短文字叙述试验内容和结论等，并给出相应的关键词。5报告应列出必要的参考文献。3.5.2 报告编写内容应符合下列规定：1试验报告内容宜包括工程
