《小交通量农村公路交通安全设施设计细则》（JTG T 3381-03—2024）.docx

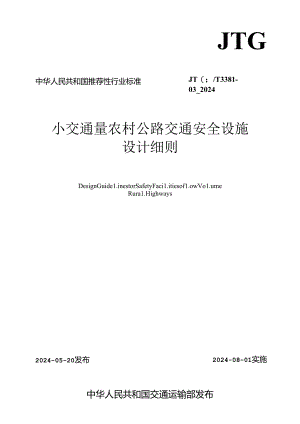

中华人民共和国推荐性行业标准JTGJT（；/T3381-03_2024小交通量农村公路交通安全设施设计细则DesignGuide1.inestorSafetyFaci1.itiesof1.owVo1.umeRura1.Highways2024-05-20发布2024-08-01实施中华人民共和国交通运输部发布根据交通运输部关于下达2021年度公路工程行业标准制修订项目计划的通知（交公路函2021309号）的要求，由交通运输部公路科学研究院承担£小交通量农村公路交通安全设施设计细则（以下简称本细则”）的制定工作。本细则总结了小交通量农村公路交通安全设施建设的成熟经脸，借鉴了国内外的相关科研、设计成果及标准规范，以提商小交通量农村公路交通安全为目标，为小交通地农村公路交通安全设施的设计提供可操作的技术方案。本细则共分为9章和2个附录，分别是：1总则，2总体设计，3交通标志，4交通标线，5视线诱导设施,6护栏、栏杆与拦挡设施，7减速丘与块体路面，8凸面镜，9限高架与限宽墩，附录A交通安全设施综合设置示例,附录B护栏与拦挡设施殷构造示例图。本细则由唐玲睁、杨殳娟负责起草第I章，郑吴、葛书芳负责起草第2章，晁遂、尹东升负责起草第3堂,陈瑜、刘小辉负货起草第4章，唐睁睁、杨曼娟负贡起草第5章，贾宁、唐睁睁负责起草第6章，阎莹、杨轸负责起草第7章，狄胜德负贲起草第8章，于海废、王成虎、张宏松负货起草第9章，吴京梅、祝永胜负责起草附录A.贾宁、马亮负贡起草附录B。请各有关单位在执行过程中，将发现的问题和意见，函告本细则日常管理组，联系人：唐睁睁（地址：北京市海淀区西土城路8号，交通运输部公路科学研究院：邮编：100o88;电话:OIo-62079505;传真:01062370567;电子邮箱：jtaqgf）,以便修订时参考。主编单彳立：交通运输部公路科学研究院参编单位：货州省公路局北京中交华安科技有限公司北京交科公路勘察设计研究院有限公司长安大学同济大学北京中路安交通科技有限公司中铁长江交通设计集团有限公司四川省公路规划勘察设计研究院有限公司主侑：唐睁睁主要参编人员：杨曼娟吴京梅周莹狄胜德贾宇郑吴小文如农村公JW缰安±设设计gT3381HB-2Q24)晁遂陈瑜于海罐杨轸祝永胜马亮葛书芳王成虎张宏松刘小辉尹东升主*.沈国华参与审查人员：王太郭胜张慈或刘硕张冬吉弋晓明李春风聂承凯陈宏飞高增华杨太福徐欣陈跃军高莉周志强高岩黄晓勇谢陈峰刘喜平王维利张玉宏廖朝华王健陆新民李志厚刘纯孙芙灵张晨肖眦飞苏鹤俊刘旭东加单M广东省公路事务中心安徽省交通规划设计研究总院股份布限公司东刘坤婷参加人员：张胤卢健宝然赖香忠龙光虞叶都洪波张帆张娱王通叶雨强杜朱小锋张杰李冰张铁军岳通荆陈栋李雷陈恺李倭周星王虹梁亚平曾松伟孟强目次1总则12总体设计22.1 一般规定22.2 设计使用年限32.3 设计原则42.4 界面划分和设计协调43交通码63.1 般规定63.2 版面设计273.3 材料与结构73.4 禁令标志IO3.5 指示标志113.6 警告标志I1.3.7 指路标志144交通标线2164.1 一般规定164.2 对向车行道分界线174.3 车行道边缘线184.4 停靠站标线204.5 平面交叉标线214.6 立面标记234.7 锚车道标线234.8 突起路标235诱导设施255.1 一般规定255.2 轮廓标265.3 线形诱导标285.4 示警桩、示警城295.5 道口标柱315.6 简易视线诱导设施326护栏、栏杆与346.1 一般规定346.2 路基护栏356.3 桥梁护栏和栏杆406.4 拦挡设施427Jt速丘与蝴路面467.1 一般规定467.2 减速丘467.3 块体路面508凸面镜529限高架与RUUt559.1一般规定5592限高架569.3限宽墩58附录A交通安全设线综合设量示例60增录B护栏与拦挡设*一般构造示例图69本用丽761总则.o.为规范小交通量农村公路交通安全设施的设计，提升小交通农村公路安全保障水平，制定本细则.1.0.2本细则适用于新建和改扩建小交通量农村公路交通安全设施的设计.1.0.3小交通量农村公路交通安全设施包括交通标志，交通标线，视线诲导设跳，护栏、栏杆与拦挡设施，减速丘与块体路面，凸面镜，限高架与限宽墩等。1.0.4小处!量农村公路交通安全设Jfc应与公路主体工程同时设计、同时施工、同时投入使用。1.0.5小交通量农村公路交通安全设施设计应遵循以人为本、预防为主、因地制宜、适度防护的原则。1.0.6在满足安全和使用功能的条件下，宜就地取材，使用经济、易维护的产品和技术。1.0.7-小交通量农村公路交通安全设施设计除应符合本细则的规定外，尚应符合国家和行业现行有关强制性标准的规定.条文说明小交通量农村公路工程技术标准B(JTG2111-20第321条规定了小交通量农村公路设计车辆外廊尺寸，尺寸最大的车辆为中型载重汽车，车长8m,车宽25m.&小交通员农村公路工程技术标准(JTG21112019)第332条规定了中型载重汽车的就质量小于或等于712总体设计2.1 一般规定2.1.1 小交通量农村公路交通安全设施应依据交通组成及安全需求，结合公路的自然条件、建设成本、风险因素等进行总体设计。条文说明小交通量农村公路工程技术标准(JTG21112019)定义了小交通盘农村公路是纳入农村公路规划，年平均日设计交通员小于或等于10()0辆小客车的公路。并根据适用条件，分为四级公路(I类)、四级公路(H类)两个类型。小交通量农村公路的交通组成以中小型客车、中型我揖汽车、轻型载重汽车、四轮低速货车(原四轮农用车)、三轮汽车、摩把车、非机动车等车辆和行人为主，与其他技术等级的公路有区别，设计时要充分考虑其交通组成的特殊性。在建设成本上，交通安全设施要因地制宜就地取材，节约建设成本。2.1.2 总体设计应在充分了解项目需求、收集相应的资料和现场调查的基础上进行。改扩建工程还应收集现有公路的运营情况、交通事故情况及交通安全设施现状等。2.1.3 总体设计应包括设计目标、设计内容、界而划分、设计协调和设计文件构成等内容。2.1.4 小交通量农村公路Uf再利用其他公路拆除且符合设计要求的交通安全设施。改扩建项目应充分利用原有交通安全设施.条文说明其他公路因养护或改扩建而拆除的交通标志、护栏等设施，经检测性能合格且不低于设计要求的，鼓励在小交通量农村公路上维续利用。小交通量农村公路改扩建时，原有性能完好的安全设施要继续使用，性能有衰诚但加强后能达到设计要求的，通过加强后维续使用。2.2 设计使用年限2.2.1小交通段农村公路交通安全设施的设计使用年限宜符合表2.2.1的规定.表2.2.1交通安全设Jt设计使用年限交通安仝设的设计使用年限（年）交通标志（含纹形诔牙程）7交Iff1.标戊2护栏波形梁护栏15混战土护牲20金延梁柱式护栏15栏杆15佗席标.道口标柱7水泥示警桩，示瞥城IO被速丘IO块体路面块石8弗石8片块4预制混发土块K西面也面5以高架15非金税1«岛架5条文说明设计使用年限是各类交通安全设施正常使用条件下能按预期目的使用的年限,超过设计使用年限后要根据设施的状况来判断是否维续使用、维修加固后使用或重新建设。设计使用年限的规定一是参考已有规范中的设计使用年限，如交通标志、交通标线、块体路面等：二是参考已有规范中设施主要部件的设计使用年限,如金属限高架参照金属护栏的设计使用年限,轮廓标、道口标柱的主要组成是反射体或反光膜，参考反光膜的设计使用年限等：三是根据调研的经验进行总结，如凸面镜，随着使用年限的增长,镜面材料老化,站台材料性能和各地使用经验的调研,凸面镜面的使用年限不超过5年。2.3 设计原则2.3.1 1应针对项目特点和可能存在的安全风险，从安全、管理、环境、成本等方面提出设计目标。2.3.2 交通安全设施设计内容应包括交通安全设施设计方案、技术指标等。2.3.3 交通安全设施应结合公路线形、路侧条件、交通组成等因素综合设计.交通安全设施综合设置的示例可参见本细则附录A。2.4 界面划分和设计曲调2.4.1 应明确交通安全设施和其他设施之间的设计界面，条文说明除主体工程和交通安全设施外，小交通室农村公路还可能有照明、停下点等设施，交通安全设施和这些设施之间的设计界面参照£小交通量农村公路工程设计规范BUTGb33112021）予以明确。2.4.2 对因设交通安全设篇而需要加宽路肩的路段，交通安全设施设计应提出需要的加宽值，主体工程进行设计并计入工程=,条文说明主要包括护栏、拦挡设施、轮廓标和交通标志等设施对路肩的加宽需求，例如：四级公路（1类）设置在路肩上的护栏、轮廊标和拦挡设施等设施，除不侵入建筑限界外，填方段还要通过加宽路肩，使其与行军道有25Cm以上的距离，如图2-1所示；而对于四级公路（11类）.因建筑限界在行乍道外25cm.通过加宽路肩，护栏、轮廓标和拦挡2-1四A1.公I类）护把、轮座标和拦着慢It等与行车*的关*2.4.3 交通安全设雁设置在桥梁、隧道、挡墙等位巴,需要由主体工程提的设置基咄或预用预埋的，应由交通安全设施设计提出设置位置、受力条件等设计要求，主体工程进行设计并计入工程砒.3交通标志3.1 一般规定3.1.1 1.1小交通量:农村公路交通标志的颜色、形状、字符、图形和尺寸等，应符合现行d道路交通标志和标线第2部分：道路交通标志(GB-5768.2)的规定。3.1.2 交通标志版面及支撵结构不应附带商业广告和其他无关信息。3.1.3 1.3宜综合考虑公路使用者需求和环境因索，设置必要的交通标志，合理控制设位规模。条文说明小交通量农村公路位于公路网末梢，交通量小、速度低，设置的交通标志主要是些情况的警告、些行为的禁止或遵循，以及有限的目的地指引。3.1.4 交通标赤不得侵入公路建筑限界，路(W标志内边缘距土路肩边缘应大于或等于25cm.如图3,1.4所示。标志下绿柜离路面的高度应符合下列规定：1不宜小丁120CIn或大于250cm,宜为150180CnU2标志下方有行人通行需求时，应不小于210cm3标志下方有非机动车通行需求时，应不小于230cm.图3.1.I标志和路挺的位SB关系3.1.5 路恻标志宜设置在行车方向右俯：条件受限且不影响标志功能时，可设置在行车方向左恻。3.2 版面设计3.2.1 禁令标志、指示标志、警告标志版面尺寸应按表3.2.I选取。表3.2.1禁令标志、指示标志、警吉标志版面尺寸(8)项目爆小值三角形标志边长7060陶形标志直径6050八角形续令标志外荏6050正方形指示标叔!长60条文说明禁令标志、指示标志、警告标志版面尺寸一般情况下按表3.2.1中一般值选取，空间受限时可以选用最小值.3 .2.2指路标志版面应何洁清市指引地点、方向信息
