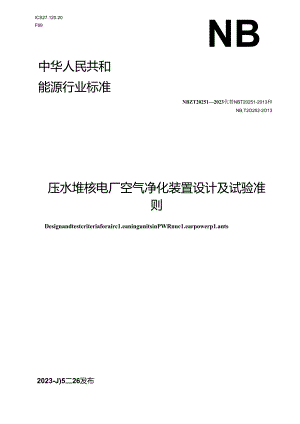

ICS27.120.20F69NB中华人民共和能源行业标准NBZT202512023代替NBT20251-2013和NB,T2O2522O13压水堆核电厂空气净化装置设计及试验准则Designandtestcriteriaforairc1.eaningunitsinPWRnuc1.earpowerp1.ants2023-J)5二26发布国家能源局发布目次前者H1mI2规范性弓I用文件I3术语和定义I4一般要求25设计环境要求26装置设计27设为设计58维护7附录A（资料性）验收与定期试验8参考文献I1.本文件按照GB,T1.1-2020标准化I：作导则第I部分：标准化文件的结构和起草规则:的规定起草,本文件代音NR，T20251-2013压水堆核电厂正常空气净化装置设计准则3和NB.T20252-2013<&水堆核电厂专设安全设施空气净化装置彼计准则,NB,T20251-2013和NB,T20252-2013相比，除编耕性倏改外,主要技术变化如下：修订7.3条.将NBZT20252-2013的7.3条（NB/T20261-2013对应7.2条）顶过呢器和后置过滤器效率试验方法修订为计数法：一一增加附录A.补充空气净化装置及其郁件的验收和定期试验要求，请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.本文件由能源行业核电标准化技术委员会提出.本文件由中国核电发展中心归1.本文件起草单位：上海核I：程研究设计院彳r限公司、中国辐射防护研究院、中广核I：程有限公司.本文件主要起草人：罗伟涛、叶剑云、沈翔、张亮亮、刘世昊、林丽红'彭水森.本文件及其所代W文件的历次版本发布怙况为：NBT20251-2013和NBjT20252-2013在2013年首次发布：本次为第一次修订.将NBiT20251-2013111NB1T20252-2013进行合弁.压水堆核电厂空气净化装设计及试验准则1范B1.本文件燃定了汽水堆核电厂空气冷化装置的设计及试5金准则,包括维护有关的设计及装置的定期试骐和皴收。本文件适用于压水堆核电厂正常工况和运行瞬态工况下运行的空气净化装置的设计和定期试验.本文件适用于设计基准事故和设计扩展工况下为控制、限制或预防可能影响核安全功能的气敦放射性污染物的择放和转移而运行的5设安全设柩通风系统空气净化装置的设计和定期试验.本文件对风道和风网的要求适用于支气净化装置内部的风道和风何,2加范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注H期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新成本（包括所有的修改单）适用于本文件.GB6249GBT17939核动力厂环境轴射防护规定核皴高效空气过滤器GB1887!电离辅射防护与轴射源安全基本标准NB/T20039.INB1T20039.2NB1T20039.3NBJT239.4NBJT239.6NB/T20039.8NB'T2(X)39.1I核空气和气体处理规范通风、空谓与空气净化第1部分：通风机核空气和气体处理规范通风、空调与空气净化笫2部分；见何核空气和气体处理规范通风、空调与空气净化第3部分；风道核空气和气体处理规范通风、空调与空气净化第4部分：箱体核空气和气体处理规范通风、空调与空气净化第6部分：除雾器核空气和气体处理规莅通风、空调与空气净化第8部分：中效空气过浊器核空气和气体处理规范通风、空调与空气净化第I1.部分：碘吸附器（1型）NB/T20039.12核支气和气体处理规范通风、空调与空气净化第12部分：碘吸用器U1.型）NB/T20039.13核空气和气体处理规范通风、空调与空气净化第13部分：碘吸冏器（111型）NBjT2OO39.I5-2OI2核空气和气体处理规范通风、空调与空气净化笫15部分：吸附介质NBrr20039.16核空气和气体处理规范通风、NB'T20196.1-2013核空气和气体处理规范迪WI、空调与空气净化第16部分：冷化部件用排架空圜与空气净化第1部分：空气处理系统的现场试脸3下列术语和定义适用于本文件.3.1空，1tSairc1.eaningunit空气淳化系统中用来去除空气或通风气体中气溶胶或吸附气态污染物如放射性磁的一系列空气处理设备部件的集合.空气净化奘置不包含空气冷化系统中的风管系统.3.2engineeredsafetyfeature核电厂在设计基准事故和设计扩展工况下投入使用并执行安全功能,以控制事故后果,使反收堆在任故后达到稳定的、可接受状态而专门设优的各种安全系统的总称。4TB®求4.1 空气净化装附.设计应能承受其处理对象和所处场地的Ai不利运行环境，如温度、压力、相对湿度和放射性水平等，并能在最不利运行环境的持续时间内，使装置保持运行功能.4.2 应依据空气净化装以所处理为象的状态特性、净化装置处理目标、空气净化系统功能和所处环境条件（专设安全设施为设计基准事故和设计扩展工况时的坏境条件）等因素确定装出必要组成.4.3 空气净化装附.设计应为骁收试验、定期试骁和现场维护提供方便条件，设备的布商应便于维护和进行定期试5金,以利于空气净化系统运行的可靠性。4.4 空气冲化装祝的设计，应满足GB18871对职业照射剂审限的的要求，正常空气净化装祝设计应在经济上合理、技术上可行的前提下.尽可能降低核电厂运行和维护人员遭受的职业照射剂量水平主捽制室专设安全设施空气净化装置设计，应满足主控制室在设计基准事故和设计扩展工况下可居留整求.4.5 空气净化奘置的设计应满足GB6249对核电厂环境相射防护规定的要求,应在经济上合理、技术上可行的前提下，尽可能战少气我放射性物质向外界环境的排放.5设计环痴竦5.1 正常空气净化装祝处理对象应包络以下多效：在净化前气流的放射性磷浓度不大于37Bq,m1.（1.×10-6mCimI.）,气流相对湿度最高为100¾,温度最鬲为559,压力为空气冷化系统的设计压力,专设安全设施空气冷化装置应能在设计基准事故和设计犷展工况所处的环境条件下运行，安全克内专设安全设施空气净化装置还应能经受安全光内水和沉积源的相照以及化学喷淋的堀蚀作用5.2 空气净化装附应布置在低辎照区内，当必须布汉在离辐照区时，在辐射源和空气净化装置之间，应适当设置圻板措施.5.3 设置确吸附器取样罐的专设安全设施空气净化装置，其设计的堪准辐射剂收，应取设计展准步故和设计扩展工况装置连续运行30天，碗吸附器段取样时必须进入区域的祟枳描射剂地.专设安全设施空气冷化奘置的其他辅助设施,包括为其服务的供电、压缩空气和拄制电覆等重要部件,应设置适当的屏蔽，与净化装置隔开.66.1 空气净化装置每一列一般由以卜典型设符组成:a）除雾器：b）加热器；O预过渔器；d）HEPA过沌器：c）碘吸附器：0后汽过泄器：g）风机。注：净化装K还包括以1:典型设需连解J风旗管道、阀门有釉电气、惭J、仪就其½口,6.2 正常空气净化装置中除可能会引起其他安全物项功能失效的设符或部件按抗震要求设计外，其他无抗露要求.若专设安全设施空气净化袋吃的一个设备或部件损坏会导致裂变产物向工作场所或室外坏境大出样放，则该专设安全设施空气净化装置的所有这类设备或部件均应按抗震I类的要求设计。6.3 为使F试验和维护，单个净化装置内HEPA过沙器段的配置不应超过30个过滤器,风量大的系统.可以并联设置几个冷化箱体（小型）单个装置内布置净化设备高度不宜超过3个标准高效粒子空气过范密（HEPA过越器）的总1.度，否则要设置永久性的检修平台.装置内布置净化谀备宽度应不超过10个标准海效粒子空气过渡器（HEPR过泄涔）的总蜜度，6.4 正附空气净化装置.根据需要设议就地控制或集中控制，&1为正常空气净化装汽的仪表控制典型陀说.专设安全设施空气净化系统与安全功能有关的运行控制应在控制室进行，乘耍的运行参数和伯号也应在控制室晶示.表2为专设安全设随空气净化奘置的仪表捽制典型配置.6.5 空气净化装置容许泄漏率控制值可按以下原则确定：a）按辎射防护要求，正压运行的风道，根据风道内压力、风道内流动空气中放射性物旗含融和系统所在场所空气中的放肝性物肝限制浓度，计算确定所允许的泄漏率：b）为确保装置的空气净化效率，空气净化装置的风道和箱体在以大运行压力下的泄漏率不得出过表3最大容许泄漏率要求.6.6 空气净化装附的设计应考虑净化部件的现场试照需求，设置固定的满足NB"20196.1成裟要求的接口，以使现场试监方便可行.6.7 空气净化奘窗的设备和部件在设计过程中应特别注意因净化设备中放射性物质的枳累而产生的高辐照水平.所有采用的材料应能在设计基准箱照水平下行效地完成其预期功能.不仅除雾器、加热器、高效粒子空气过渡器、缺吸附渊和风机要考虑播射效应,而且诸如电气绝缘、捽制开关、拈合剂、陶门、绛图等所有在设计基准事件和设计扩展工况下必须发挥功能的其他含行机材料的设备和部件都应考虑辅射效应。6.8 -设安全设能空气净化系统的设计时考虑设置冗余列，应在各列装置之间设实体隔离或空间隔离，使褥一列装置的失效不会导致第二列犍置的失效，对隔离和防护的设计,应考虑内外部灾出的影晌.&9如果在发生设计基准事件和设计扩展工况时,专设安全设施空气净化装置的设备和部件可能受到任故所引起的压力冲击，则应采取措施使其免受压力冲击的根X,保护整个系统的功能在发生压力冲击事件期间和之后不受影响.可以我用的措施如压力择放网等.&10专设安全设施空气净化系统的电源应由核电厂安全级电源供电。多武装置中的每列装置应由完全独立、互不干扰的电源分别供电，但是，同一列装徨的电源，包括控制仪去及辅助设施的电源，应是向一路电源供电。&11专设安全设施空气净化系统在设计基准事件后应自动启动.启动的信号可以是多重设置的专设安全设施的信号（如温度、压力），或是多地设置的符合抗震I类要求的放射性监测仪去发出的信号,在所有发生事故期间运行状态不发生改变的专设安全设施空气净化系统,可以没有自动启动的功能.6.12立发女全i殳帝空气净化袋置应密闭和便于检修.净化装置应尽可能减少分段接缝，避免现场更换部件可能带来的污染扩散也可果用事故后利时封闭,待放射性水平降低后再作处埋的设计方案.&13系统谀计时还应考虑在系统停运期间或处于备用期间，防止专设安全设施空气净化系统内部凝结水产生的措胞.如采用加热器.NBZT202512023«1正售空求传器位置就地主控制室进风道F(I)也可放在出T(D加热戕之前任何位置电加燃据SD俄接空网T(kA1.,AM)孜过港器P(kAH*)海败粒干空气过港；SP(hAH-w¾firm煌按空何TU、AH-2级)T(I.AH-2级)后置过滤器P()风机MC、SD出风道见过UUfi阀门纵机构SO-灭火系统I、ATAT注t1中枭用的符号括号前为需测的多数.括号中为仪衣的功能,符号说明如下I!:渝Irt(F1.ov)A1.:低位报警(1.gA1.arn)T:S1.tt(Tenperoture)AT:故报警(TriPA1.<r11)PJE(Differt111.ia1.Fiessure)SD:状态显示(S5t
