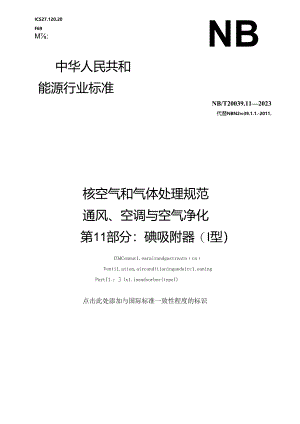

ICS27.120.20F69M:NB中华人民共和能源行业标准NB/T20039.112023代替NBN239.1.1.-2011.核空气和气体处理规范通风、空调与空气净化第11部分：碘吸附器（I型）COdConnuc1.earairandgastreatncnVenti1.ation,airconditioningandairc1.eaningPartI1.：(x1.ineadsorber(typeI)点击此处添加与国际标准一致性程度的标识XXXXXXXX¾布MXX-XX-蜂It国家能源局发布目次前言H11国2规范性弓I用文件13术语和定义14*f,*25设计36制造57检和atatttatttatatttatttat68质量保证与随机文件791.½810包装、运输和贮存8本文件按照GB门1.1.-202Of标准化工作导则第1部分标准化文件的结构和起草规则3的规定起草.NB/T200384核空气和气体处理规范设计和制造通用要求、NB/T200394核空气和气体处理规范通风、空网与空气净化P、NB.T20143E核空气和气体处理规范工艺气体处理?与NBb20196£核空气和气体处理规莅试验规程共I可构成核空气和气体处理的规范体系，本文件是NB,，T20039£核空气和气体处理规范通风、空调与空气净化X,的第11部分。NB,T20039已经发布了以下部分。核空气和气体处理规范通风、空调与空气净化第1部分:核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理现他核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范核空气和气体处理规范通风、空调与空气净化第2部分:通风、空调与空气净化第3部分:通风、空调与空气净化通风、空潮与空气净化通风、空门与空气净化通风、空调与空气净化通风、空调与空气净化通风、通风、通风、通风、通风、空调与空气净化空调与空气净化空调与空气净化通风机:风阀；风道：第4部分：箱体：第5部分：空调设备：第6部分：除雾器：第7部分；低效空气过滤器；第8部分：中效空气过滤潺：第U部分：磁吸附器（【型）:第12部分：旗吸附器（H型）：第13部分：确吸附器UH型）;汽调与空气净化第15部分：吸附介质；空调与空气净化笫16部分：净化部件用排架:核空气和气体处理规范通风、空调与空气净化笫18部分：制冷设备；核空气和气体处理规范通风、空调和空气净化第19部分：特殊类型高效空气过泄渊.本文件代首XB/I20039.11-2011核空气和气体处理规范通风、空调与空气净化第11部分：旗吸附器（1型），与NBrr20039.11-201IttI1.t.除结构调整和编辑性修改外，主要的技术变化如下:T、材料中：碗吸附器所用的吸网介侦应符合NBJT20039.15的要求：穿孔网板、外壳的材料改变为冷轧碳钢板或不恢钢板：明确穿孔网板、外壳的材料为冷轧碳钢板时需进行喷涂处埋：将外壳泡面实现项吸附器与安装框架密封面之间的率封部件定义为密封图，并修改其厚度、宽度要求，增加冷轧碳钢板旗啜附器用密封垫的要求，增加了密封Ifi1.密封垫在121C1jfi下能正常使用的判断依依：增加了粘合剂满足自熄要求的到厮依据：修改螺纹器固件可采用经过表面处理的碳制类标准件或不恢钢标准件，增加钟灯可用作连接紧固件。5、设计中：明确吸附床的同一类材质的穿孔网板和非穿孔板围成,应通过适当的设计或工艺指施避免气流产生旁通：增加吸附床盅板可通过加仃与外壳连接：增加端面折边宽度允许偏差.6,制造中：修改吸附床厚度的允许偏茏.7,拘变和检险中：出厂般收检胺中气流阻力检脸和放肝性甲基碘净化系数拉脸修改为在额定风埴1200m3h允许偏走范围（土10%）内测试，-网录A:删除，原有附录A时吸附介旗的技术条件添加至（1吸附介侦部分，请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任.本文件由能源行业核电标准化技术委员会提出.本文件由核工业标准化研究所归口。本文件起草单位：中国幅射防护研咒院、中广核工程有限公F、中国核电工程有限公本文件主要起草人：张计荣、侯建荣、吴涛、王瑞云、丘丹圭、李永国、沈大II，马英、李世军、王坤俊、李新志、孙立臣、王佳、孔海冠.本文件及其所代替文件的历史版本发布情况为：本文件干2011年首次发布；本次为第一次修订.核空气和气体处理规范通风、空调和空气净化第11部分：碘吸附器（I型）1本文件规定了碘吸附器型乂以下简称建或阴器）的材料、设计、制造、检杳、检整、质最保证、标志和包装、运输、贮存等方面的要求“本文件适用于核设施空气净化系统中与核安全有关的碘吸附器.与核安全无关的碘吸附器也可参照执行。2JK范性引用文件用于本文件.（；B/T11253GB1T15903GBAT16938（；B/T279«下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款,其中，凡注日期的引用文件，仅该日期时应的版本适川于本文件；而不注11期的引刖文件，其最新版本（包括所干j的修改单适碳素结构钢冷轧铜板及钢带压敏收粘带耐燃性试脸方法悬挂法索固件蝶栓、爆灯、螺柱和螺母通用技术条件胶粘剂180。利禽强度试验方法挠性材料对刚性材料GBT3098.6紧固件机械性能不锈剂螺松、螺钉和螭柱GB1T3280GB/i3512GB/I6669GB/T869GB/T9286不侨钢冷扎钢板和钢带硫化株胶或热型性橡胶热空气加速老化和酎热试验软质泡沫聚合材料乐缩永久变形的测定沉头饰钉色漆和清漆划格试验EJ/T1183核空气净化系统碗吸附涔净化系数的测定放射性甲状琪法NB/T2003«核空气和气体处理规范设计和制造通用要求NB/T20039.15核空气和气体处理规范通风、空网与空气净化第15部分：吸附介质3术语和定义下列术语和定义适用于本文件.3.1现吸附器I（MiineadsorberIh若干呈往更折杼式布W的标准吸附床构成的种去除空气中碘的净化设缶,3.2吸附床AdSor1.Wrbed找第了吸附介质的由穿孔网板和非穿孔板构成的吸附单元.3.3净化IIetSCnIbbingcoefficient进入碘吸附器的放射性活度与穿过碘吸附器的放射性活度之比.3.4批Batch使用相同的生产工艺和设备不间妍地生产出来的,具有相问的吸附特性的同理号和等汲的吸附介质的量。3.5W寸间Residencetime气体在指定流出卜,存留在吸附床内.并与吸附介照保持接触的理论时间.4材料4.1 吸附介K型吸附器所用的吸附介质应符合NBJT200395的要求。4.2 9HMK穿孔网板M科可采用冷轧碳锹板或不情斜板,应分别符合GB，T11253或GBTT3280的要求.穿孔网板厚度不陶小于0.6mg孔应是阀形的.孔的排列方式宜采用正方形式.孔径不应超过1.15mm.穿孔部分面积应占穿孔网板曲积的（35±5）%.当采用冷轧碳制板时,表面而按6.5节的规定进行喷涂处理.4.3 %充外壳材料可采用冷孔砂钢板或不锈纲板.应分别符合GB/T11253或GB/T3280的要求.外壳材料现度应按照5,2.3节的要求，当采用冷轧碳钢板时，表面密按6,5节的规定进行嗔涂处理，4.4 SMK密封胶M料宜以天然或合成橡胶为基体.密封般应耐高温、耐辐照：囿化后,在121C的高温下可正常使用,在剂量率不大于2X10'Gyh条件下,耐粗照素积吸收利班应不小于IX10'Gy.4.5外克场面实现出吸附器与安我框架密封面之间的密封部件,M料宜采用耐发就、耐油的闭孔氯丁海绵橡胶或硅海绵松般.密封圈应耐箱照、酎高温：在剂垃率不大于2XIOtWh条件下，耐丫轮照累枳吸收剂量应不小于IX1.oGy;在121*CJ¾温卜应能正常使用，参照GB门'3512进行酎热试验时,试样应在常乐环境下混露于1211,的温度下,根擀产出标准或者相关方协商确定老化时间,老化后其拉伸强度、断裂伸长率和硬度与常温时测试得到的性能数据的变化率不应大于20%.按照GBJT6669测试,压缩永久受形应小于6照（130C、2th）,密封圈厚度为（7o）mm,宽度为（1705）mm,最好一次磁化成型或用整料次冲切而成,如果要拼接，只能在转角处拼接,且应用燕尾椰或钥虺孔形式联接.密封圈使用前应去掉表皮,以保证密封性能.冷轨碳钢板碘吸附器吸附床靛板下的密封部件,材料宜采用耐奥乳、耐油的闭孔抵丁海绵橡胶或硅海绵橡胶.率封垫应耐隔照、耐高海：在剂房率不大于2X10'Gyh条件卜，酎丫辐照累枳吸收剂量应不小于IXIoGy;在121P高温下应能正常使用,参照GB,T35I2进行耐热试验时，试样应在常压环境下暴寤于121'C的温度卜，根据产品标准或者相关方仇商确定老化时间，老化后其拉伸强度、断裂伸长率和顽度与常温时测试得到的性能数据的变化率不应大于20注密封塞厚度为(九，)mm.宽度为(10165)mm,长度为(6085)mm。4.7涂料宜采用环氧类金属漆。漆膜应能耐121TC高温：在剂量率不大于2X10”Gy/h条件卜，耐丫辐照累枳吸收剂鼠应不小于IX10,Gy;按GB/T92S6,附着力等徼应不超过2级，48粘合剂粘合剂材料应以天然或合成橡胶为基体,冏化后累裾在121C空气中8h不发生龟裂,不与外壳材料表面分向，参照GB灯15903进行试骁满足自熄要求，空温下粘合剂在壳体粘接表面和诙对照表面产生的粘合力,以GB/T2790测试,其最小剥肉强度应大于5.3VCm(按密封阍宽度计晨更换密封圈时，外壳材料衣面残留的拈合剂应能用溶剂擦洗干净.4.9紧固件螺纹紧固件可采用经过衣面处理的碳钢类标准件或不侨钢标准件，应分别符合GB.，T16938读GBT3098.6的要求.当采用抑钉作为连接垓固件时,押灯应为由I型,应符合GB,T869的要求.5设计5.1 总体设计如图I所示，旗吸附涔由1个峭面形状为正方形的长方体外壳和8个呈往拟斤型式布置的吸附床等组成,外壳一侧端面有一圈向内折边,用于粘贴密封圈.胞吸附器可水平或垂直安装在净化小室或净化箱体内的安装框架上，通过压紧外壳端面密封Ia实现碘吸附潺与安装框架密封面之间的密封.碘吸附涔的进气端通常在密封他侧.但反方向使用是允许的.5.2 技术要求5.2.1 性能要求碗吸附器应满足以下要求：a）在额定流成为120OmWh时，已奘填吸附介质的确吸附着的滞留时间应不小于02s,滞留时间按公式（D计驾：r3.6（p"圆Q式中：T滞例时间，单位为秒（三）;t一一吸附床厚度，单位为厢米（g）;4一入口面或出口面所有穿孔网板总面枳,取二者之中的小值.单位为平方厚米（CmB一所有琼孔网板后边总面积，的位为平方厘米（Cm2）；Q_碗吸附器的总气体体积流砒，单位为立方米好小时（mVh）.b）在额定流盘12C1.OmVh允许倒差范围（±10%）内时.已装填吸附介质的碘吸附器的气流阻力应不大于36OPa
