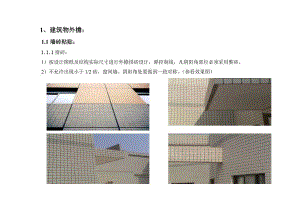

1、建筑物外檐：1.1墙砖粘贴：1.1.1排砖：1）按设计图纸及结构实际尺寸进行外檐排砖设计，弹控制线，凡阴阳角部位必须采用整砖。2）不允许出现小于1/2砖，窗间墙、阴阳角处要做到一致对称。（参看效果图）鹰嘴1.1.2砖缝 砖缝采用1:1水泥砂浆或封闭胶勾成凹缝，勾缝凹进砖面23mm，操作时，应先勾水平缝再勾竖缝。水平缝与竖缝相交点做成“×”字，勾缝表面应平整光滑。 1.2外檐挑沿滴水线做法：1.2.1外檐面砖滴水做法窗膀与旋脸上面相交的面砖切割成直角梯形，上、下边长相差1520mm，旋脸做成锐角，形成鹰嘴。1520做 做法1.2.2抹水泥滴水做法20室外30腰檐、装饰线突出墙面宽度<60mm做鹰嘴；60mm做滴水线（槽）。滴水线（槽）宽、深各10mm。距檐边和窗膀的距离见图。旋脸室内1.2.3在檐下先抹4060翻边，在其中部镶贴10×10mm塑料分格条。1.2.4外檐悬挑部位不翻边时，可直接预埋10×10mm塑料条。塑料条转角处剪成“八”字对角. 1.3散水做法：1.3.1散水与外墙面断缝，打封闭胶或灌沥青砂。断缝宽度一致，胶面平整、光滑。断缝宽度：20mm。1.3.2散水拐角处均设置断缝，注封闭胶或沥青砂。1.3.3室外台阶、坡道、散水等部位，应与建筑物主体断开设缝，缝应宽窄一致、顺直，缝中填柔性材料。门口坡道20mm20缝中填柔性材料20mm1.4沉降观测点做法： 1.4.1设置位置：结构墙柱、变形缝两端及建筑物转角处，每隔812m均匀设置一个。1.4.2沉降标牌设置：统一采用建工总承包公司制定的标准，牌镶嵌在沉降观测点上方、居中，牌下边距沉降标外边缘50.。湖北建工总包沉降标牌式样150NO：X湖北建工总包沉降观测点（XX工程）801.5铝板幕墙做法及要求： 1.5.1胶缝平、顺、直宽窄一致按结构实际尺寸进行排版，不允许出现小于1/2板宽的铝板进行饰面。 1.5.2窗台、檐口要有泛水。 1.5.3窗口及大于或等于60mm的挑檐要设滴水线或做大鹰嘴。 1.5.4女儿墙压顶处进行反包处理。防水卷材要深入反包铝板内。（图一） i=2% 1.5.5外檐铝幕墙滴水做法见（图二）铝幕墙翻边鹰嘴1铝幕墙打胶封闭卷材防水层铝板图一 图二1.6玻璃幕墙做法及要求： 1.6.1点驳式幕墙胶缝、平、顺、直宽窄一致，胶中无杂质。 1.6.2单元式幕墙横、竖框平直，上下通顺，无不直、见台现象。 1.6.3隐框幕墙的胶缝宽窄一致，平、顺、直，胶中无杂质。 1.6.4幕墙与其他材料交接，应采用软连接可在缝外表做其他装饰，使其外表整齐、美观。1.7石材幕墙做法及要求： 1.7.1石材阳角宜采用整角。（见图一） 1.7.2石材缝隙均匀，一致。 1.7.3窗口旋脸处做滴水檐。宽度同石材缝，深度35mm。（见图二） （图一）外檐石材拼装做法 （图二）外檐石材滴水线做法1.8涂料装饰墙面做法及要求： 平涂饰面、弹涂饰面、水波纹饰面、真石漆饰面色泽一致，分色清晰。弹涂、真石漆饰面应在窗膀、旋脸面、阳台板底面、空调板底面、雨罩底面等平涂。阴角处、窗口边各甩20mm用美纹纸粘贴进行平涂。双面焊接6d避雷线1.9避雷网（带）焊接：1.9.1明安装避雷网（带）焊接如图 1.9.2暗安装避雷网（带）标识明安装避雷网（带）焊接暗安装避雷网（带）标识1.10雨水管安装：最下面一道安装双卡子 雨水管卡应设置牢固、距离均匀一致、距墙面20mm。明排水口距地面不大于200mm。在排水口弯头拐弯处设一道管卡，卡子间距不大于2m ,最下面一道设置双卡子。雨水管卡与墙面连接处应打胶封闭。（见图）20020 高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图） 1.11 外墙变形缝做法及要求： 变形缝金属板从上向下顺茬搭接。金属板应选用厚11.5mm彩钢板。20宽压条从上向下嵌定。（见图） 303030m30m外墙变形缝做法一外墙变形缝做法二100m100m金属压条2、建筑物内檐装饰：2.1踢脚板做法及要求：2.1.1初装踢脚板：踢脚板无台度，可采用10mm塑料米厘条分隔（或采用美纹纸分隔）。见（图一）2.1.2水泥踢脚板：踢脚板台度要求一致，以8mm为宜，高度按设计给定的高度。2.1.3石材踢脚板：踢脚板台度宜控制在10mm，有条件的情况下与地面交接阴角处做成圆弧角。见（图二） 2.1.4瓷砖踢脚板：踢脚板缝隙应与地面缝隙相对应，上口台度保持一致，且不大于8mm 。 石材踢角板石材小圆角（图二）（图一） 2.2卫生间做法及要求：2.2.1防水层上反立墙高度不小于200mm。有浴盆的房间在浴盆处立墙防水层高度高出浴盆上檐100mm。 200 2.2.2墙、地砖镶贴做法及要求：卫生间镶砖缝均为墙、地通缝，阳角处砖相对磨45度角对缝。阴角砖镶贴，阴角缝不应出现明面处，不允许出现小于1/2砖。墙面平直，砖缝均匀，阳角清晰，无破活，洁具安装美观清洁。管孔、灯具、电开关、插座位置均位于面砖中部或砖缝中部，其高度各房间一致。地、墙、顶棚所用材料尺寸模数应一致。2.2.3地漏做法及要求：2.2.3.1地漏四周应有明显泛水。地漏顶标高要比装修后完成面低5 mm。浇至板厚的2/3-3/5做涂膜防水层2.2.3.2地漏四周面层处理：做法一：地漏位于地砖拼缝处，每块地砖沿对角线切割，拼接时找出泛水。做法二：地漏位于地砖中心，使用砖长×（砖长-地漏长度）/2规格地砖，八字拼缝、围圈并做好泛水，保证地面泛水的准确。 做法三：可以提前预定地漏处的石材，石材板带地漏孔及泛水。（见图）做法四：可以做下跨式地漏（防水效果要好），宜采用方形地漏篦子，套裁瓷砖使其篦子居中。做法四 做法三做法五：亦采用下跨式地漏，地漏采用正方形，所在的地砖为整砖，中间套裁出地漏。此砖比周边砖低3mm，四周地砖均向此处找泛水。地漏找泛水找泛水31-1此砖比周边砖下跨3mm做法五 2.3内檐门口做法及要求： 内檐门口贴脸周边及与地面交接处，打宽度5mm的胶进行封闭，胶色可以根据地面、门色而定，协调一致，打胶宽度一致，平整、光滑。2.4楼梯扶手做法及要求： 楼梯扶手转角做法 楼梯扶手与墙交接处做法 楼梯扶手转角做法 楼梯扶手转角处做法 楼梯扶手根部做法 楼梯立杆与地面交接做法 扶手立杆与石材地面交接做法2.5楼梯做法：2.5.1楼梯滴水线做法及要求：2.5.1.1板底不抹灰：模板支设时，在与喷头相应位置使用分格条与模板粘接（分格条的材料可根据实际情况确定，应保证粘接牢固且满足刚度要求），在钢筋和混凝土施工前对其进行加固处理，也可以调整支模方案，如在相应位置附加与分格条同规格的其他材料。2.5.1.2板底抹灰：在楼梯底两侧，抹出宽40mm、厚20mm小沿，在小沿取中位置粘贴分隔条。见（图一）（图二）（图三）（图四）（图五） （图一） （图二）（图三） （图四） 2.5.2楼梯踏步阳角加铜条或钢筋做法及要求： 2.5.2.1钢筋条¢8,锚固点间距200mm。 2.5.2.2铜条厚1mm,锚固点间距200mm。 2.6 室内管道井做法：室内管道井内，从抹灰至油漆粉刷，均采用与同层房间墙面抹灰的标准，做到线条清晰、墙面平整、阴阳角顺直。管道根部进行处理。管路标识清晰、整洁。2.7 PVC地面做法及要求：基层处理、自流平地面的配料、施工、打磨等工序作为质量控制的重点，必须保证了自流平地面平整度与光洁度，为PVC卷材的铺贴打下了良好基础。施工完毕干燥24小时后粘贴
