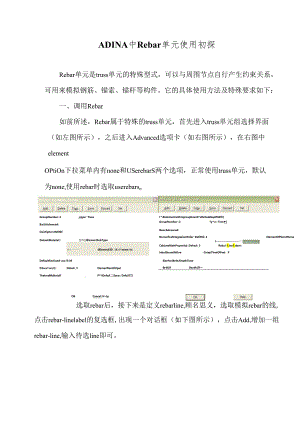

ADINA中Rebar单元使用初探Rebar单元是truss单元的特殊型式，可以与周围节点自行产生约束关系，可用来模拟钢筋、锚索、锚杆等构件。它的具体使用方法及特殊要求如下：一、调用Rebar如前所述，Rebar属于特殊的truss单元，首先进入truss单元组选择界面（如左图所示），之后进入Advanced选项卡（如右图所示），在右图中elementOPtiOn下拉菜单内有none和USerebarS两个选项，正常使用truss单元，默认为none,使用rebar时选取userebarsoUSCaReba3GroupNumber2jJype:TiussBa氽IAdvmcedDeicfipticrcINONEDetaukMateiiatIi三IMjJEtemertSubTyperr=GGeneral3DA>immericDefaultSectionA<ea05D3ace*ncn怪：Ddaul:_3EIemeriRentOUpuIThetmdMdleriolf_P*IDefaA二jSave:Defa5lAlelementsnthisgrouphaveG*sDefaukGapWidthGroupNumber2Tye:TnmBasicAdvancedNunveficalIrtegraiionOrderDefdUk_3EIernenIOPtion:INone-ICabJateMattPrcperiiejDefauk_3Rebai-1.ine1.abetInbaIStramINOne-CreepTimeOffset：PElerfteriBrth/DeathTimeBrthDeath:OKCancelH÷lp选取rebar后，接下来是定义rebarline,顾名思义，选取模拟rebar的线,点击rebar-linelabel的复选框,出现一个对话框（如下图所示），点击Add,增加一组rebar-line,输入待选line即可。二、基本要求Rebar单元的使用与一般的TrUSS单元不同，下面按照2D,3D两种情况分别阐述rebar单元的特殊性。1 .运算前不生成网格这是rebar的一个特别的地方，用户定义完rebarline之后，调试完模型的其他部位，即可进行计算，rebar的单元是运算后系统生成的。如果在前处理划分网格份数，也就是subdivideline,在运算后生成的rebar网格份数不受前处理划分影响，如下图所示，上图为前处理，划分50份，下图为后处理，系统划分24份。如果在前处理生成rebar网格，系统将提示rebar单元不能划分网格，如下图所不。BaSlCJNodalOptions|r_rzj1.inestobeMeshedType:ITruss二一1.ine(p)Auto.IIIlIl3llIII2 .与单元交叉处生成节点和单元Rebar的另一个特别的地方，计算之后系统生成rebar的单元，是按照rebarline与其交叉的单元来确定节点和单元位置的，下边举例说明：如下图所示，上下两SUrfaCe在边界条件、网格划分都相同的情况下，两个surface中分别安插一条line,已定义为rebar,下侧的rebar超出上侧rebar左右各半个单元距离（见红圈处），也就是说下侧rebar的端点没有与附近单元交叉,通过计算后，系统生成rebar单元，如右图所示，从rebar的长度上看，两条rebar距离相同，且下侧超出的部分消失了，从轴力图中可知两个rebar受力相同，所以没有与周边单元交叉的line是不会生成rebar单元的。TIMEI<00。ADINA''.7JI.温阖，*'27a68UllFZnZl三zH11!I同样道理，3D情况也同理。如下面四张图所示。三、特殊要求Rebar单元有一项特别的要求，就是在rebar-line为曲线的情况下，需要在前处理划分网格份数（注：仍不在前处理生成网格），下图所示2D情况下，前处理未划分网格份数的情况。左图为前处理未划分的模型，右图为计算后形成的后处理模型,从右图中可以看出未在前处理划分网格的rebar变成直线，并与surface的网格交叉生成单元。同理，3D情况也一样，如下图所示。下面对2D、3D情况的rebar分别在前处理划分份数，如下图所示，可确定两个结论：第一，曲线rebar在前处理需要划分份数；第二，划分的份数与后处理生成的份数无关，仍与其交叉的单元数有关。2D情况下划分15份，结果生成单元为30份;3D情况下划分50份，结果生成单元仍为30份。这里主要提示一个常见问题，就是带rebar的模型在运算之后，生成了rebar单元，此时回到前处理时，rebar单元就存在了，若要修改此rebar单元使用删除网格(deletemesh)的方式在某些版本里不能实现，本人有一个经验，就是取消带rebar的单元组，然后重新设置rebar。建议：本人对rebar单元的使用只是初级阶段，很多其他功能还未尝试过，比如预应力钢筋的模拟等，希望大家共同开展这方面的研究，将rebar的使用功能总结完善。
