安泽县新开路商住楼施工组织设计.doc

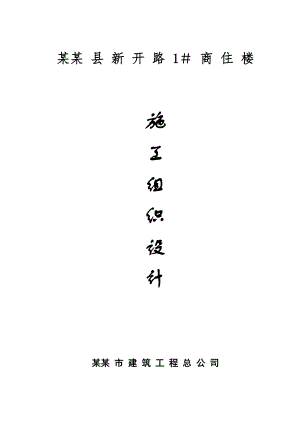

某某 县 新 开 路 1 商 住 楼施工组织设计某某 市 建 筑 工 程 总 公 司某某县新开路1商住楼编制依据一、 据某某县新开路1商住楼工程图纸。二、根据某某省郑州大学综合设计院设计的图纸全部内容。三、按照国家建设部和山西省颁布的现行各项施工及验收规范及同行业的标准图集。四、设计依据1、本工程根据岩土工程勘察报告。2、国家颁布的有关建筑结构现行设计规范，规程，规定。建筑结构可靠度设计统一标准（GB50068-2001）建筑结构荷载规范（GB50009-2001）建筑抗震设防分类标准（GB50223）建筑抗震设计规范（GB500112001）混凝土结构设计规范（GB500102002）建筑地基基础设计规范（GB500072002）砌体结构设计规范（GB50003-2001）建筑地基处理技术规范（JGJ79-2001）湿陷性黄土地区建筑击规范（GB50025-2004）第一章 工程总体概况一、工程概况1、某某县新开路1商住楼位于该县泽明路南段东侧，地下一层，地上五层，建筑总高度18.050M,室内外高差0.300M。该工程地下室层高3.6M,一层层高4M,二至六层层高均为2.9M,抗震设防烈度八度，屋面防水等级为三级，建筑物合理使用年限50年。耐火等级为二级,地下室防水等级为三级,砼抗震等级S6。2、地基与基础地基处理：基底标高下换土1m厚，换土底标高：-5.850m换土材料：基底标高下1.0m厚3：7灰土，换土平面范围：轴线外放2.25m，换土压实系数不小于0.96，换土垫层承载力不小于150kpa垫层的施工质量检验必须分层进行。应在每层的压实系数符合设计要求后铺填上层土。基坑挖至换土底标高后，按间距1m梅花点进行钎探，探孔深2.5m,发现不良地质现象必须处理。基槽开挖好后采用相应措施进行基槽检验，并通知设计人员参加验槽。基础下杂填土全部清除。基 础：本工程基础形式为筏基。混凝土构件保护层厚度，基础梁板40mm梁柱30mm楼板为20mm，板下部纵向受力钢筋伸入支座的锚固长度不应小于6d并伸至中心线。本工程混凝土构件抗震等级为三级。梁柱钢筋的锚固长度、搭接长度见03G101-1。3、主要材料钢筋：-HPB235 fy=fy=210N/mm2-HRB335 fy=fy=300N/mm2钢筋的强度标准值应具有不小于95%的保证率。混凝土强度等级：基础垫层C15素砼100厚，基础采用C30砼，抗渗等级不低于S6。标高4.170以下框架柱、梁、墙、板采用C30砼。室外露天混凝土构件采用C30砼，卫生间砼构件采用C25砼，其它构件为C20砼。砌体：±0.000以上砌体均采用MU10烧结多空砖，±0.000以下采用MU10烧结普通砖。砂浆：±0.000以上砌体均采用M10水泥砂浆, ±0.000至4.170砌体采用M5混合砂浆,标高4.1707.170砌体采用M10混合砂浆,标高7.17010.170砌体采用M7.5混合砂浆,标高10.170以上砌体采用M5混合砂浆。焊条：E43型用于HPB235级钢，E50型用于HRB335级钢。4、底框及砖混部分的构造要求：框架部分的填充墙与框架的连接：填充墙应沿墙高每500mm设26通长钢筋，当墙长大于5.0m时，填充墙顶部固定详98J3（四）第十二面，填充墙高度超过4.0m时，在墙的中部设与柱连接的通长钢筋混凝土墙梁，截面为宽×高=墙厚×300，配套为412，6200。框架隔墙顶部固定方法见98J3（四）第13页。框架梁、柱、剪力墙受拉钢筋锚固长度（LaE）:见03G101图集。框架节点不详处见03G329相关节点；过渡层（二层）构造柱的纵向筋锚固在框架梁内时，其相应部位应加强，长度范围为构造柱两边各不小于梁高，且应大于500mm。砖混部分现浇梁与构造柱的连接：做法详见03G329（三）第45页相关节点，墙体与构造柱、墙体与墙体的连接参见03G329（三）八度区相关节点，所有现浇梁支撑在砌体上时，在支座内设置两道箍筋28。砖混部分构造柱构造要求：构造柱在楼板及现浇梁上、下各500mm范围内箍筋应进行加密，由200变为100，构造柱主筋伸入基础圈梁及屋面板顶部的锚固长度不小于40d（其中d为构造纵筋直径），屋面女儿墙部分构造柱伸入压顶梁内：顶层楼梯间墙体沿墙高500压26通长钢筋。 箍筋：非焊接箍筋采用135°弯钩，弯钩水平直段长度不小于10d（d为箍筋直径），且应正反放置；箍筋直径不应小于8mm，间距不应大于200mm，梁端在1.5倍梁高且不小于1/5梁净跨范围内，以及上部墙体的洞口处和洞口两侧各500mm且不小于梁高范围内，箍筋间距不应大于100mm。板中钢筋放置要求：短跨钢筋放置在板外侧（底筋置于板下侧，负筋骨矩筋置于板上侧），长跨筋放置在板内侧；框架柱柱底插筋配筋同一层柱配筋，钢筋锚固长度不小于40d（d为主筋直径）。角柱（包括构造柱角柱）箍筋沿柱高全高加密；纵向受力钢筋抗拉强度实测值与屈服强度实测值比值不应小于1.25，且钢筋屈服强度实测值与强度标准值比值不应大于1.30。5、结构施工1、构造柱主筋伸入基础及屋面板（或女儿墙压顶板）内长度均不小于35d，构造柱伸入女儿墙部分截面为：240×240，配筋412，6200，构造柱与墙体沿墙高每500设26拉结筋。拉筋每边伸入墙内不小于1000，构造柱配筋构造及墙体与构造柱连接见97G329-3。2、顶层楼梯间墙体沿墙通长设26500拉结筋。楼梯间管道井隔墙及卫生间非承重隔墙要求沿墙高每500设置26通长拉结筋与承重墙拉结，每边伸入承重墙内长度不少于500mm。3、120墙下无梁时须在墙下板底附加214通长钢筋。附加筋伸入支座长度不小于450mm。4、板跨度（短跨）大于4m时，施工时按跨度的1/500起拱。各层板下部钢筋：短跨筋在下，长跨筋在上。5、板内预埋PVC管应遵守下述规定：预埋PVC管应埋在板的中央部位，并可靠固定模板上。预埋PVC管的直径不得大于板厚的1/3如遇双层管，则所占高度不应超过板厚的1/2，PVC管交叉处重叠不应超过两层。6、小于等于1.0m门窗洞口均设钢筋砖过梁36（240墙）46（370墙）每端伸入支座长度不小于370，大于1.0m门窗洞口过梁见03G322-1，荷载等级：三级。7、梯梯间管道井楼板预留钢筋（8200双向），待管道安装完毕后再浇筑。8、楼板开洞说明：（1）楼板开洞直径D或宽度B不大于300时，受力钢筋绕过洞边不切断。（2）楼板开洞直径D或宽度b大于300小于1000时但洞边无集中荷载时，在孔洞每侧设置212，钢筋每侧入板中500，圆形洞口应配置6200放射形钢筋。（3）楼板开洞直径D或宽度b大于300小于1000时，但洞边有集中荷载，或宽度b开洞直径D大于1000在洞边设边梁后再设加强筋，圆形洞口应配置6200放射形钢筋。（4）板上预留小孔洞或预埋管时，孔边或管壁至板支座边缘净距应小于40mm。9、本工程外窗采用70系列气密型塑钢窗，窗户空气渗透量应小于1.5m3，相当于国家标准的II级。抗风压，空气渗透，保温隔声，雨水，渗漏等性能应符合国家标准的规定及设计要求，并附有该等级的质量检测报告，门窗产品应有出厂合格证，安装后应满足GBJ301建筑工程质量检验评定标准。6、装饰工程：屋面：高聚物改性沥青卷材防水，4厚SBS防水卷材80mm厚聚苯板保温层。楼面：楼梯间为水泥砂浆楼面；卫生间、洗漱间、厨房均为铺地砖楼面（面砖规格为300×300）；其它均为铺地砖楼面。地面：地下室水泥砂浆地面；车道为细石砼防水地面。内装修顶棚：厨房、卫生间、洗漱间为抹水泥砂浆顶棚，刷普通白色顶棚涂料；阳台板底、架空层顶板聚苯板保温顶棚，刷普通白色顶棚涂料，80厚聚苯保温板；楼梯间及其它房间为板底喷涂料顶棚，刷普通白色顶棚涂料。墙面：卫生间、厨房、洗漱间釉面砖墙面，规格200×300；地下室墙面为水泥砂浆墙面刷普通白色内墙涂料；楼梯间240墙及水箱间墙面为胶粉聚苯颗粒保温墙面，刷普通白色内墙涂料；其它均为混合砂浆墙面，刷白色内墙涂料。踢脚：房间内均设水泥踢脚线，高为150。窗台：高窗、楼梯间窗台均为1：2.5水泥砂浆抹面；其它窗台均为预制水磨石窗台。护角：内墙所有门窗洞口及墙身阳角均做1：2水泥砂浆抹护角。外装修墙面：所有外墙面均为外贴35厚胶粉聚苯颗粒保温层，刷外墙涂料面层。油漆：木门窗颜色为乳白色、楼梯扶手颜色为棕红色；护窗栏杆、楼梯栏杆及上人梯均为银灰色。室外工程：均为20厚1：2.5水泥砂浆抹面台阶；混凝土散水，每块长度不超过12m。墙身防潮：垂直防潮，架空层外墙用20厚1：2.5水泥砂浆抹灰，内掺3%防水粉，与土接触面上刷冷底子油一道，热沥青两道。门窗：门为木门，窗为塑钢窗。第二章 组织机构根据本工程特点，施工场地较小，工期要求紧。我们本着“保工期，创优质”的原则，运用我公司质量保证体系，进行施工管理。为确保工程全方位的组织管理，能够顺利实施，我公司将调派优秀专业施工的项目经理组织施工，并具有施工管理经验的工程技术人员和管理人员组成项目部，实行项目经理负责制，全面履行对建设单位的承诺，协助建设单位进行与周边居民的协调工作，并密切配合当地政府的工作，以确保工程顺利进行。施工组织设计的编制工作在项目经理的领导下，现已编制完成，为加快工程进度我公司领导班子决定，尧都区煜昌地产开发有限公司1#楼的施工准备编制如下：施工准备一、技术准备根据建筑特点和工程目标我们在项目经理的组织下于进场前期完成的工作有：（1）基本工程测量：会同建设单位接收坐标点及水准点，并引入现场，作好永久性测量基准点。（2）施工图的审阅和技术特点确认：为了把技术问题在施工前解决，应先熟悉图纸，了解设计意图，做好图纸会审。（3）与工程设计人的结合、交底：由工长进行交底要结合具体操作部位、关键部位的质量要求、施工方法及注意事项。（4）交底时要重点讲明本工程的质量标准、技术要求和操作重点，必要时予以示范。施工组织设计编制工作：编制切实可行的施工措施，健全、合理安排满足施工要求。二、现场准备根据现场条件，建设单位以三通一平的办公住宿、水准点落位等几项准备工作以到位。（1）机械设备的准备。根据本工程需要，作好各种机械设备的检修、试车、保养工作并运输施工进场。（2）工具的准备。按施工方案配制足够的组合钢模板、竹塑大模板、木模板、脚手架、扣件等料具以配备齐全。（3）进场物资的准备工作以落实。（4）现场办公生活用品的准备以全部落实。三、人员准备配备高素质的管理人员，组织精良的项目班子。根据工程量及进度计划安排、项目部劳动力需用计划，按期组织进场。第三章 劳动力组织、机械、材料与施工部署第一节 劳动力安排1、项目部人员配备表：职 务姓 名职 称职 务姓 名职 称项目经理工程师材 料 员助 工技术负责人助 工劳 资 员助 工施 工 员助 工定 额 员助 工质 检 员助 工机 械 员技 师安 全 员助 工预 算 员助 工技 术 员技术员计 统 员助 工2、劳动力安排（见附表）第二节 主要机械设备计划机具名称规格单位数量国别产地
