天然气庭院及入户安装施工组织设计.doc

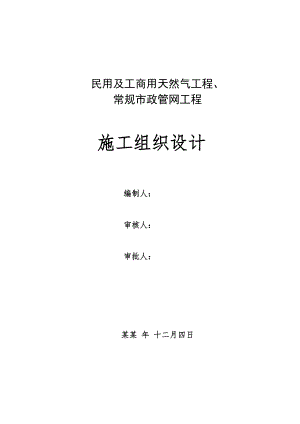

民用及工商用天然气工程、常规市政管网工程施工组织设计编制人：审核人：审批人：某某 年 十二月四日目录一、质量目标：3二、工期目标：3三、工程概况3四、施工组织机构：3五、施工组织编制依据4六、施工现场准备51、 施工布署原则72 项目组织机构设置7七、项目施工方法及技术措施8B、聚乙烯燃气管道宜蜿蜒状敷设，并可随地形弯曲敷设。9B、聚乙烯燃气管熔接口除正常试压外还应用防冻检漏液检漏。12八、工程质量保证措施16九、主要安全施工方案16十、安全管理保证措施18十一、 文 明 施 工20（二）、总平面管理21十二、降低燥音，减少污染的具体措施21十三、现场消防措施21十四、HSE安全措施222 合同控制253现场控制254施工调度控制25一、质量目标：本工程质量目标：合格二、工期目标：XXXX年X月X日开工XXXX年X月X日竣工 总工期XX天三、工程概况工程名称：XXXXXXXX 建设单位：重庆燃气集团股份有限公司监理单位：XXXX监理有限公司设计单位：XXXX设计院施工单位：XXXX设备安装公司工程质量：合格工程工期：XXXX年X月X日开工，XXXX年X月X日竣工。 四、施工组织机构：姓名职务职责范围XXX项目经理项目部全面工作XXX技术负责人施工技术负责人XXX项目工长工程施工负责人XXX质检员质量负责人XXX安全员安全负责人XXX材料员现场材料质量管理XXX技术资料员技术资料及化验五、施工组织编制依据1、施工图纸设计图纸、图纸答疑、现场施工交底的内容及要求。2、工程施工应用有关技术规范及验收标准多：（1）城镇燃气室内工程施工及验收规范CJJ94-2009（2）城镇燃气输配工程施工及验收规范CJJ33-2005（3）钢制管道焊接机验收SY/T4103-2006（4）石油化工有毒、可燃价质管道工程施工及验收规范SH/T3501-2002（5）工业金属管道工程施工及验收规范GB50235-97（6）现场设备、工业管道焊接工程施工及验收规范GB50236-98（7）聚乙烯燃气管道工程技术规范CJJ63-2008（8）钢制管道聚乙烯胶粘带防腐层技术标准SY0414-1998（9）阀门的检查与安装规范SY4102-1995（10）工程施工设计图3、采用了新技术和新工艺施工：工程设计的室外埋地管道均采用PE管，室外管的范围是指调压箱外（含调压箱）埋地管道在引入调压箱前，距建筑物0.8米处变为钢管。埋地钢管采用聚乙烯胶带做加强级防腐。4、工程设计的管道走向：从调压箱引出的低压钢管DN50，均采用焊接架空敷设，该管为水平管，架空位置敷设在一楼与二楼之间，标高在2.5M至2.8M，部分楼型根据实际情况升高或降低架空管道。立管位置沿每个单元的阳台与楼房交接的墙角处向上敷设。室内引入管为镀锌管DN15直接与室外立管焊接。所有室内管均刷银粉漆两遍。5、工程施工的高空作业，工人操作时要特别注意安全。六、施工现场准备1、劳动力组织持证焊工X人、管工X人、电工X人、氧气工X人。2、技术准备1、熟悉图纸，学习资料，做好图纸会审工作。编写施工方案，编制工程预算及材料预算。2、 备配好有关施工用的各种规范、大样、标准、表格等。3、 工长负责编写施工技术交底和安全交底。4、 质检员做质量检查计划和检查项目及要求。5、 工人进入施工现场前，要做技术、安全培训工作，不但要进行口头交底，还应发给书面交底。3、设备机具准备1、主要机具： 序号名称型号数量1PE全自动热熔焊接机12PE全自动电熔焊接机13氩弧焊机14电熔夹具25电焊条烘干炉16电动套丝机27钻孔机28发电机（10KW）汽油29移动式发电机（10千瓦以上、带箱体）110电锤411水钻412滑板213照明设备碘钨灯1000W514道路切割机215磨光机216除锈机117液压弯管机218电焊机219移动式空气压缩机120挖机121攀爬吊人安全设备3施工组织及部署我公司根据对工程现场实地踏勘，获取现场第一手资料。将按照业主的要求，在施工现场组建精干高效的工程项目部，建立先进的管理模式、合理优化配置施工力量、进行科学有效的计划与部署。以保证在开工令下达之后工程施工能立即启动，保证按时达到主体管线完成达到通气条件。以科学的工程管理实现工程质量、工期目标，确保按照业主和设计要求，优质、正点地完成本工程。1、 施工布署原则1满足建设单位对施工工期的要求,并在计划安排上留有余地.2根据地形，公路、街道穿越，河流、沟渠穿越等不同施工对象，配制不同功能的施工作业组，经济合理地组织安排流水作业，实现不间断施工。3因时、因地制宜，充分考虑施工对象的季节性。4尽量紧缩施工作业面，在一段时间内，各作业组相对集中形成施工作业集团，并最终形成连续完工段，为清管试压提前进场，缩短完工后的试压周期创造条件。5施工机具设备提前做好全面维护保养，上线机具设备必须完好，减少现场机械维修量。2 项目组织机构设置根据本工程的实际情况，本着精干、高效的原则，我公司选派素质高、施工经验丰富的管理人员和技术骨干组成施工项目部， 项目部设六个职能部门，包括经营管理部、物资供应部、技术质量部、项目办公室、工程HSE管理部、土建协调部。项目部主要由项目经理、项目副经理（现场负责人）、HSE总监、各专业管理人员等组成。项目组织机构见下图。项目经理总工程师项目副经理项目办公室工程HSE管理部技术质量部物质供应部经营管理部土建协调部运输队线路组焊机组土建作业队作业队各施工组综合作业队七、项目施工方法及技术措施一、施工工艺：测量放线人工挖方沟槽验收复测沟底标高做管道基础（垫黄土）敷设PE管回填管腔土（填黄土）管道吹扫和试压回填原土竣工验收。1、测量放线要求：室外燃气管测量放线，如图纸无说明时，一般是以楼房的散水或自然地面为±0.00，施工时也可请甲方和监理工程师现场商定。管道的水平走向应查明地下构筑物的情况，尽量避免相互打架。还应在附近的构筑物上引上±0.00和桩号点，便于复测沟槽底的标高和沟槽的挖深。施工员应做好测量放线记录和按比例画出平面定位放线图，图上还应标出管线附近的永久性建筑物，并报监理签字认可后，方可开挖沟槽。2、人工挖方：1、开挖前根据放好的沟中线，再用白灰洒出沟槽的两条边线，沟槽深度根据管径大小而定。挖出的土方尽可能抛向沟槽的一边，另一边供施工下管和安装用，土方堆放应距沟槽0.5m，以防塌方和碎乱石块滚入沟中伤害操作工人。2、沟槽挖到设计深度时，修整好边沿直线和沟底的平整度。还应每10m一个点复测标高，其各点的标高偏差不得大于20mm。沟中心线偏差不超过50mm，施工员填写好验收记录表格，报请监理工程师验收，验收合格后方能进行下道工序施工。3、做管道基础（垫黄土或细沙）按规范要求沟底回填黄土铺平夯实，厚度为80mm，黄土的质量必须是粉沫状无碎砖、石块和垃圾等。再在夯实的黄土表面复测一次标高。做好记录报请监理签字认可后再进行下道工序。4、PE管敷设（1）、聚乙烯燃气管道敷设时，管道允许弯曲半径应符合下列规定：A、管段上无承插接头时，应符合表1的规定管道允许弯曲半径 表1管道公称外径D（mm）允许弯曲半径R（mm）D5030D50D16050D160D25075D聚乙烯燃气管道宜蜿蜒状敷设，并可随地形弯曲敷设。（2）、聚乙烯燃气管道敷设时，随管走向埋设金属示踪线，示踪线距管顶100mm；管顶小于900mm处埋设警示带，警示带上应标出醒目的提示字样。示踪线宜在阀门井内留头。6、 回填管腔土（1） 回填时，应首先将黄土或细砂回填到管道上，要求黄土填至管顶300mm处，并夯实。回填时应保证所下管道四周受力均匀。（2） 回填时应注意管道两侧及距管顶0.5米以内土质要好，回填土中不允许有石块，垃圾及尖锐杂物，距离管顶0.5米以上的回填土中允许有少量直径不大于0.1米的石块。（3） 严禁使用冻土回填。（4） 回填土应分层夯实，每层厚度0.20.3m，管道两侧及管顶上0.5m内的填土必须人工夯实，当填土超出管顶0.5m时，可使用小型机械夯实，每层松土厚度为0.250.4m。7、 试验与验收（1）、聚乙烯燃气管道施工部门，依照本规程对施工的全过程先进行自检。（2）、燃气管理部门根据施工现场的情况，对管道基础，熔接外观质量、水平净距、垂直净距，管上端0.5m以内回填土质量，强度试验和气密性试验进行检验。一、 PE管材料验收1、接收管材、管件必须进行验收。先验收产品使用说明书、产品合格证、质量保证书和各项性能检验报告等有关资料。2、验收管材、管件时，应在同一批中抽样，并应按现行国家标准燃气用埋地聚乙烯管材和燃气用埋地聚乙烯管件进行规格尺寸和外观检查，必要时进行全面测试。二、 PE管焊接须用机具及工具电热熔焊机、热熔对接焊机、旋转刮刀、平板刮刀、固定夹具、压扁工具、旋转切刀、鞍型三通钥匙。三、 PE管焊接工艺1、管子材质外观检验焊口处理两管口对接固定夹具（电热套筒）接动电源操作。2、焊接工人的培训与选择：参加操作的工人事先是必须经过专业培训和实际操作的人员。并经过评定合格的工人才能上岗。四、 PE阀门及阀门井的安装要求：PE阀门安装是在管沟底浇一个钢筋砼的底座，阀门直接座放在砼底座上。阀杆外有一个较长的保护套。安装好后直接埋入素土中，保护套距地面700mm，砌筑一个园柱形的阀井。详见（PQ2001-08-3）大样图。1、 PE管安装与各类地下管道或设施的水平净距和垂直净距：与其他建筑物、构筑物的基础或相邻管道之间的水平净距应符合现行国家标准城镇燃气设计规范GB50028-93。聚乙烯燃气管道与供热管之间水平净距 表1供热管道种类净距（m）注t150直埋供热管道供热管回水管3.0、2.0燃气管埋深小于2mt150热水供热管沟蒸气供热管沟1.5t280蒸气供热管沟3.0聚乙烯管工作压力不超过0.1Mpa,燃气管埋深小于2m2、聚乙烯燃气管道与各类地下管道或设施的垂直净距不应小于表2的规定。聚乙烯燃气管道与各类地下管道或设施的垂直净距 表2名 称净 距（m）聚乙烯管道在该设施上方聚乙烯管道在该设施下方给水管燃气管0.150.15排水管0.150.20加套管电 缆直 埋0.500.50在导管内0.200.20供热管道t150直埋供热管0.50加套管
