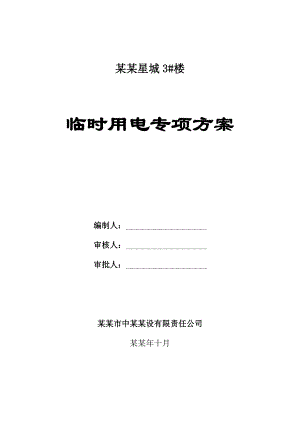

某某星城3#楼临时用电专项方案编制人： 审核人： 审批人： 某某市中某某设有限责任公司某某年十月冬季施工专项方案报审表工程名称：某某星城3#楼 编号：致：某某建设项目管理咨询有限责任公司：我方已根据施工合同的有关规定完成了华北星城3#楼临时用电专项方案的编制，并经我单位上级部门技术负责人审查批准，请予以审查。附：临时用电专项方案施工单位： （章） 项目经理： 日 期： 专业监理工程师审查意见：专业监理工程师： 日 期： 总监理工程师审查意见：项目监理机构： 总监理工程师： 日 期： 冬季施工专项方案审表工程名称：某某星城3#楼 编号：致：某某源房地产开发有限责任公司：我方已根据施工合同的有关规定完成了华北星城3#楼临时用电专项方案的编制，并经我单位上级部门技术负责人审查批准，请予以审查。附：临时用电专项方案施工单位： （章） 项目经理： 日 期： 现场代表审查意见：建设单位： （公章） 现场代表： 日 期： 一、 工程概况本工程建设用地于某某市蜀门北西南侧，建设单位是某某源房地产开发有限责任公司，由某某市中某某设有限责任公司承建。工程等级为一级，建筑使用性质为住宅，设计使用年限为50年，建筑分类为二类高层商住楼，居住户数：264户，建筑最大高度58.500米，地上/下层数（层）18/1，住宅层高2.90米,地下室层高4.80米,建筑面积:19455.968,基底面积:1096.076,住宅建筑面积: 19455.968,结构类型:短支剪力墙,结构抗震等级:三级,场地类别:类,抗震设防烈度:七度,耐火等级:一级,建筑抗震类别:丙类,防雷级别:三类,设置二次供水、喷淋及联动系统。建筑最大高度78.95米,相当于黄海高程537.950米。施工场地狭窄，现场无其他管网和线路干扰，施工用电由甲方提供380V电源至施工现场。二、 设计说明1、现场勘察及初步设计本工程施工现场范围内无通讯电缆、管道、线路及各种埋地物，现场有一个临时配电箱.由甲方引入，供电容量为380V。2、本设计仅负责由甲方提供临时配电箱至施工现场以下的线路，主要是基础、主体及安装施工用电。3、本供电系统采用三相五线制，三级配电，二级保护，工作零线和保护零线分别使用。其中三级保护要求为首端漏电不大于80mA，主要保护总配电箱到分配电箱电缆漏电，漏电时间保护系数不大于0.1s。开关箱和流动电箱不大于30mA，漏电时间保护系数不大于0.1s。4、根据施工现场用电设备布置情况，用2条主电缆从甲方供电处引入施工现场的临时配电房，从三级电箱分支电路，应当配电合理，互不干扰，防止因电气故障影响施工。进楼电缆采用分层供电，电缆随楼梯处垂直上升，电缆每楼层固定一次，必须将电缆固定牢固。现场照明采用碘钨灯施工照明和若干普通照明灯进行其他照明。5、根据工程进度及施工需每个工区使用机械用电量统计如下表：序号规格型号机械名称功率（KW）台数1W3.5/5型空气压缩机18.522350型搅拌机723MODEL电焊机714WQD8251.1污水泵1.155YY6322型鼓风机0.2556MQ4320木工机床1.117GF20型箍筋弯曲机2.218GF30型箍筋弯曲机319GX612型钢筋调直机3110BX1315型交流弧焊机24111UN100型对焊机100112QQ41型切断机2.2213QYZ50型塔机2511450G型振动器1.12三、总负荷计算和总电流量计算1. 空气压缩机查规范,KX=0.3 ,tg=1.33容量Pe1=2Pe =2×18.5=37KWPjs1= KX×Pe1=0.3×37=11.1(KW)Q js1= Pjs1×tg=11.1×1.33=15(KVAr)2、搅拌机查规范,KX=0. 3, tg=1.33容量Pe2= 2Pe=2×7=14KWPjs2= KX×Pe2=0.3×14=4.2(KW)Q js2= Pjs2×tg=4.2×1.33=6(KVAr)3、电焊机查规范,KX=0.45,tg=1.98容量Pe3=7KWPjs3= KX×Pe3=0.45×7=3.15(KW)Q js3= Pjs3×tg=3.15×1.98=6(KVAr)4、鼓风机查规范,KX=0.3, tg=1.08容量Pe4= 5Pe=5×0.25=1.25KWPjs4= KX×Pe4=0.3×1.25=0.38(KW)Q js4= Pjs4×tg=0.38×1.08=0.5(KVAr)5、污水泵查规范,KX=0.45,tg=1.33容量Pe5=5Pe=5×1.1=5.5KWPjs5= KX×Pe5=0.45×5.5=2.48(KW)Q js5= Pjs5×tg=2.48×1.33=4(KVAr)6、木工机床查规范,KX=0.25,tg=1.33容量Pe6=1.1KWPjs6= KX×Pe6=0.25×1.1=0.28(KW)Q js6= Pjs6×tg=0.28×1.33=0.37(KVAr)7、弯曲机查规范,KX=0.7, tg=1.08容量Pe7=2.23=5.2KWPjs7= KX×Pe7=0.7×5.2=3.64(KW)Q js7= Pjs7×tg=3.64×1.08=3.93(KVAr)8、调直机查规范,KX=0.7,tg=1.08容量Pe8=3KWPjs8= KX×Pe8=0.7×3=2.1(KW)Q js8= Pjs8×tg=2.1×1.08=2.27(KVAr)9、交流弧焊机查规范,KX=0.7,tg=1.08容量Pe9=24KWPjs9= KX×Pe9=0.7×24=16.8(KW)Q js9= Pjs9×tg=16.8×1.08=18.15(KVAr)10、对焊机查规范,KX=0.7,tg=1.33容量Pe10=100KWPjs10= KX×Pe10=0.7×100=70(KW)Q js10= Pjs10×tg=70×1.33=93.1(KVAr)11、切断机查规范,KX=0.7,tg=1.08容量Pe11=2.2KWPjs11= KX×Pe11=0.7×2.2=1.54(KW)Q js11= Pjs11×tg=1.54×1.08=1.66(KVAr)12、塔机查规范,KX=0.3,tg=1.33容量Pe12=25KWPjs12= KX×Pe12=0.3×25=7.5(KW)Q js12= Pjs12×tg=7.5×1.33=10(KVAr)13、汇总计算总的有功功率(Pe=Pjs1+Pjs2+Pjs3+Pjs4+Pjs5+Pjs6+Pjs7+Pjs8+Pjs9+Pjs10+Pjs11+Pjs12+) Pjs2=K XPe=0.9×（11.1+4.2+3.15+0.38+2.48+0.28+3.64+2.1+16.8+70+1.54+7.5）=123.27(KW)总的无功功率(Pe/=Qjs1+Qjs2+Qjs3+Qjs4+Qjs5+Qjs6+Qjs7+Qjs8+Qjs9+Qjs10+Qjs11+ Qjs12)Qjs2= KXPe/=0.9×(15+6+6+0.5+4+0.37+3.93+2.27+18.15+93.1+1.66+10) = 160.98(KVAr)总的视在功率Sjs=(Pjs2+ Q js2)=(123.27+160.98)=248.25(KVA)总的计算电流Ijs= Sjs/3Ue=248.25÷3÷0.38=384(A)经计算，甲方供电容量基本满足施工现场用电。四、各线路计算根据平面图和配电系统使用电缆要求如下：1、按二路电缆BV-4×252+BV4×252从甲方供电处直接从电杆上引至现场。2、 总配电箱至分配电箱电缆计算塔机KX=1,COS=0.7 Ijs= KX×Pe/3Ue COS=1×25÷3÷0.38÷0.7=55.29A查规范,选用BV4×162搅拌机KX=1,COS=0.7 Ijs= KX×Pe3Ue COS=1×7÷3÷0.38÷0.7=15A查规范,选用BV3×1023、每个施工区用电量在100A以下,选用BV4×162+3×102。4、各机械设备电线截面选择(经过计算选择)电焊机 BV3-3×162+2×102振动器 BV3-3×42+2×1.52切断机 BV3-3×62+2×42木工机床 BV3-3×62+2×42照 明 BV-2×62+1×1.52五、技术措施1、接地与防雷所有电气设备的金属外壳与保护零线连接，专用保护零线由工作接地线、配电室的第一级漏电保护器电源侧的零线引出，施工现场的所有电气设备在正常情况下不带电的外露导电部分，应做保护接零，包括以下五个部分：（1）、电机、电器、照明器具、手持电动工具的金属外壳；电气设备传动装置的金属部件；室内、室外配电装置的金属框架及靠近带电部妥的金属围栏和金属门；电力线路的金属保护管、敷设的钢管、钢管外架、镝灯等。（2）、保护零线不得装设开头或熔断器。（3）、保护零线采用绿黄双色线，不得与工作零线混用，严禁通过电流。（4）、在总配电箱、分配电箱做重复接地，每一重复接地装置的接地电阻值不大于10。（5）、作防雷接地的电气设备，必须同时作重复接地。防雷冲击电阻不大于30。2、安全电压在孔桩下、楼梯间等内的照明和使用行灯，采用36V安全电压照明，在潮湿的环境使用24V安全电压照明；在特别潮湿环境条件、场所、锅炉或金属容器内采用12V安全电压照明。3、电气设备设置配电系统设置室外防水总配电箱、分配电箱和开关箱及流动电箱，开关箱与分配电箱不超过40m，开关箱至用电设备的距离不超过5m。照明线路设在各级配电箱的
