人民医院综合病房楼亮化工程设计与施工项目施工组织设计.doc

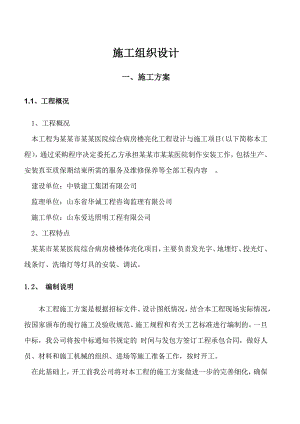

施工组织设计一、施工方案1.1、工程概况1、工程概况本工程为某某市某某医院综合病房楼亮化工程设计与施工项目（以下简称本工程），通过采购程序决定委托乙方承担某某市某某医院制作安装工作，包括生产、安装直至质保期结束所需的服务及维修保养等全部工程内容 。建设单位：中铁建工集团有限公司监理单位：山东省华诚工程咨询监理有限公司施工单位：山东爱达照明工程有限公司2、工程特点某某市某某医院综合病房楼楼体亮化项目，主要负责发光字、地埋灯、投光灯、线条灯、洗墙灯等灯具的安装、调试。1.2、 编制说明 本工程施工方案是根据招标文件、设计图纸情况，结合本工程现场实际情况，按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。一旦中标，我公司将按中标通知书规定的 时间与发包方签订工程承包合同，做好人员、材料和施工机械的组织、进场等施工准备工作，按时开工。在此基础上，开工前我公司将对本工程的施工方案做进一步的完善细化，确保本工程施工的顺利进行。施工过程中，如有变更，我项目部将针对变更情况，根据实际情况重新修改相应的施工方案，并报建设单位和监理单位，经批准后方予以实施。1.3、编制依据1、某某市某某医院综合大楼楼体亮化工程设计与施工的招标文件及说明。2、国家现行电气安装工程设计施工要求及验收规范、规程、标准图集。3、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件分析，结合我公司多年的工程设计、施工经验。4、应用于本工程的主要技术规范如下：GB7000.1-1996灯具一般安全要求与试验；GB7000.10-1999固定式灯具安全要求；GB7000.11-1999可移式通用灯具安全要求；GB17743-1999电气照明和类似设备的无线电骚扰特性的限值和测量方法；GB17625.1-1998低压电气及电子设备发出的谐波电流限值；GB70011986灯具外壳防护等级分类GB/T70021986投光照明灯具光度测试GB/T130371991固定式通用灯具技术条件GB72481987电光源的安全要求GB/T79221987照明光源颜色的测量方法GB/T114701989电光源产品质量分等分级指标GB42081993外壳防护等级（IP代码）CIE127-1997LED测试方法SJ/T2355-2005半导体发光二极管测试方法GB/T18904.3-2002半导体器件第12-3部分：光电子器件显示用发光二极管详细规范GB/T15651-1995半导体器件分立器件和集成电路第5-2部分：光电子器件基本额定值和特性；第5-3部分：光电子器件测试方法GB/T15431-1995微电路模块总规范GB11918-2001工业用插头、插座和耦合器的一般要求GB11919-2001工业用插头、插座和耦合器插销和插套尺寸互换性要求DINEN50173-1-2003信息技术通用的电缆敷设系统第1部分：一般要求和办公区EN50174-1-2001信息技术电缆安装.第1部分：规范和质量保证EN50174-2-2001信息技术电缆安装.第2部分：建筑物内的安装计划和实施规程GB/T17624.1-1998电磁兼容综述电磁兼容术语和定义的应用与解释GB17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流16A）GB17625.2-1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制GB17625.3-2000电磁兼容限制对额定电流大于16A的设备在低压供电系统产生的电压波动和闪烁的限制GB2828-81逐批检查计数抽样程序及抽样表GB2421-81电工电子产品基本环境试验规程总则GB50952-86电子设备用机电元件基本试验规程及测量方法第二部分：一般检查、电流连接性、接触电阻测试、绝缘试验和电压应力试验GB5095.4-86电子设备用机电元件基本试验规程及测量方法第四部分：动态应力试验GB5095.2-86电子设备用机电元件基本试验规程及测量方法第六部分：气候试验和焊锡性试验GB/T2900.10-1984电工名词术语电线电缆GB503032002建筑电气工程施工质量验收规范GB50052/95供配电系统设计规范GB502172007电力工程电缆设计规范GB5025896电气装置安装工程施工及验收标准JGJ/T162008民用建筑电气设计规范GB50054-95低压配电设计规范CJJ45-2006城市道路照明设计标准 1.4、分项工程施工方案及技术措施我公司施工方案制定是在充分理解领会招标要求的基础上，准确地选择适合的主材、辅材，采取科学、先进、适合的生产施工工艺、生产施工措施，科学地安排生产施工设备、劳动力，细致地遵循标准要求，细致地进行安装施工，细致地考虑工程运行及维护防护等，保证使用最优良的产品，保证在公共场所施工的安全，考虑到阴雨、电力供应、车辆运行等造成的影响，确保按期完成施工工作，确保产品视觉效果符合设计要求，确保工程施工过程及运行过程中的安全，确保安装的灯具、线缆、配套设施等对白天效果最大限度的降低影响，确保白天效果、夜间效果达到最大限度的完美，确保达到优良工程标准。 1.4.1施工前准备工作一、技术准备工作施工前技术人员将详细审核图纸后，提出问题并在图纸会审时落实后。然后根据本工程特点细化施工方案与进度计划。根据施工方案提出材料计划，与施工人员做好详细的技术交底工作。二、现场准备工作1） 做好施工场地的控制网测量；2） 搞好“三通一平”，即路通、水通、电通和平整场地 3） 做好施工现场的补充勘探；4） 做好项目部建设驻地；5） 安装、调试施工机具就为；6） 做好构(配)件、制品和材料的储存和堆放；7） 及时提供材料的试验申请计划；8） 做好冬、雨季施工安排；9） 进行新技术项目的试制和试验；10） 设置消防、保安设施。三、人员准备工作1） 建立拟建工程项目的组织机构和精干的施工班组；2） 集结施工力量，组织劳动力进场，进行安全、防火和文明施工等方面的教育，并安排好职工的生活；3） 向施工班组、工人进行施工组织设计、计划和技术交底；4） 建立健全各种管理制度。工地的各项管理制度是否建立、健全，直接影响各项施工活动的顺利进行。四、制定、完善各项规章制度1） 工程质量检查与验收制度；2） 工程技术档案管理制度；3） 材料(构件、配件、制品)的检查验收制度；技术责任制度；4） 施工图纸学习与会审制度；5） 技术交底制度；职工考勤、考核制度；工地及班组经济核算制度；6） 材料出入库制度；7） 安全操作制度；机具使用保养制度等。五、施工阶段配合阶段，了解施工环境，和电气、土建等其他专业密切配合。安装阶段，配管配线、桥架、电缆敷设、配电箱等要按图纸正确施工，安装到位。照明系统首先应全面检查预埋、预留位置、管路通畅等情况，做好补配、改配工作，同时将拉线用铁线穿入，将管口封牢，再验线、穿线、校线，装配电箱等，具备条件后安装灯具，然后送电调试。 1.4.2调试和交接验收主要是对零星部位继续完成安装工作，以及单系统的调试，为总体调试做好准备，同时做好资料积累和整理工作。1、 检测与试验监理工程师应参加制造者的工作，以便在设备发运前对设备进行目检。监造的范围包括定型试验和常规检查。应当把选出作定型试验的设备项目提交给监理工程师，在监理工程师核准后，并在试验前1周再把试验程序和试验方法提交给监理工程师核准。所有电气设备及电缆，在安装前应进行电气测试，不合格产品严禁在工程中使用。2、调试供电与照明系统的设计、安装、试验、接电与试运行，除符合国家的有关标准及相适应的国际标准外，还需符合当地供电部门的有关规定。系统安装完毕后，应从部分到整个系统进行分部测试，其步骤分法，需经监理工程师或监理工程师代理人批准，方为有效。3、系统联调电气设备的现场试验，可委托供电局或经供电局认可的试验单位进行。试验标准应符合国家标准和能源部标准电气设备交接和预防性试验标准。向供电局提交电气设备试验及继电保护装置整定记录，经供电局检查，直至合格。取得供电局同意后，方能接电与试运行。各项技术指标和功能必须符合有关标准及设计文件。4、交接验收在验收时要按下列进行检查：电缆规格应符合规定；排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。电缆的固定、弯曲半径、有关距离和相序排列等应符合设计要求。电缆终端的相色正确，电缆支架等的金属部件防腐层应完好。在验收时，应提交电缆路径的协议文件，变更设计的证明文件和竣工图，制造商提供的产品说明书，试验记录，合格证件及安装图纸等技术文件。5、注意事项先根据专业规范和标准要求对本专业系统工程各子系统分部分项进行调试，在各子系统分项调试完成后，再进行系统间的联动、整体调试。调试过程中如遇到问题，必须停电作业。如有特殊情况必须有安全措施，一人操作，一人监护，严禁违章操作。1.4.3工程整体施工流程1.4.3.1灯具施工照明灯具工艺，不同厂家不同灯具安装工艺略有区别，但是大致原理是相同的，下面就工程中所有的各种灯具安装工艺简述如下，仅供指导大方向的安装工作，若中标后，具体工艺步骤要根据厂家提供的安装图纸进行作业，同时适当调整和细化本施工方案。1.工艺流程：检查灯具组装灯具安装灯具通电试运行2.技术标准照明灯具的安装方式应根据设计图纸的要求（1）灯具在搬运时，必须采取防震、防破碎、防变形和漆面金属层受损的措施；（2）灯具采用螺口灯时，线路的相线应接入螺口灯的中心弹簧片，零线接于螺口侧；（3）灯具内部的配线应采用不小于0.4m2的导线，灯具的软线两端在接入灯口之前均应压扁并涮锡，使软线端与螺丝接触良好；（4）在危险性较大的场所，灯具安装高度低于2.4m以下，电源电压在36V以上的金属灯具外壳必须做好接地、接零保护；（5）灯具接地线或接零保护，必须有灯具专用接地螺丝并加垫圈和弹簧垫圈压紧；（6）灯具必须注意吊点的牢固情况，上灯泡时，逐个检查并调整灯头舌簧的伸出位置，保证接点导通可靠。装灯罩时，注意手势和用力度以防玻璃破碎；（7）灯线所有的分支接头必须留在接线盒内；（8）同一室内成一角度安装的灯具，其中心偏差不应大于5mm；（9）每个照明回路的灯具的插座数不宜超过25个，且应有15A及以下的熔丝保护；（10）变配电所高、低压盘及母线正上方不得安装灯具；（11）事故照明灯应具有特殊标志；（12）灯具的各种金属构件均应进行防腐处理，未做防腐处理的（如路灯架等），须涂红丹油及油漆；(13)各式灯具的产品均符合下列质量要求：a.通风良好便于散热，结构轻巧、坚固；b.玻璃制品灯罩应厚薄均匀、透光率高；c.灯具构造应易于穿通导线，穿线孔壁光滑，不致磨损导线绝缘。3.主要施工方法（1）灯具检查a.根据灯具的安装场所检查灯具是否符合要求；b.根据装箱单清点安装配件；c.注意检查制造厂商提供的有关文件是否齐全；d.检查灯具外观是否有无擦碰、变形、受潮、金属镀层剥落锈蚀等现象。（2）组装灯具参照灯具的安装说明将各组件连成一体，灯内穿线长度要适宜，多股软线接头应搪锡，应注意统一配线颜色以区分相线与零线，理顺灯内线路，用线卡或尼龙扎带固定导线避开灯泡发热区；理顺各个灯头的相线与
