乌斯太脱硝改造施工组织设计.doc

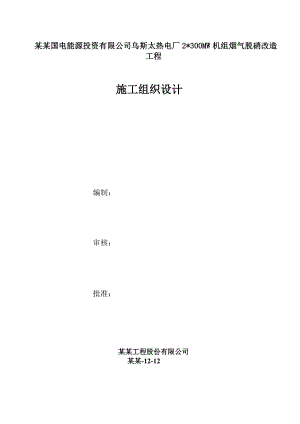

某某国电能源投资有限公司乌斯太热电厂2*300MW机组烟气脱硝改造工程施工组织设计 编制： 审核： 批准：某某工程股份有限公司某某-12-12 目 录 一、 工程说明.3二、编制原则.7三、编制依据.7四、项目管理目标、管理原则及管理程序. 10五、施工组织机构及职权16六、工期保证措施18七、施工临时设施及场地19八、用于本工程的工机具20九、劳动力计划表21十、主要施工方案22十一、质量规划、目标和主要保证措施.57十二、安全健康环境规划、目标和主要保证措施.88施工组织设计一、工程说明1、工程概况：1.1工程名称：某某国电能源投资有限公司乌斯太热电厂2*300MW机组烟气脱硝改造工程1.2工程性质：脱硝改造工程。1.3工程地点：该厂址位于某某乌海市阿拉善经济开发区。2、工程范围:包括脱硝系统和有关安装、电气及热控等所涉及专业的施工，以及同发电主体工程相联系的水源、电源、汽源、烟气等接口的引接施工。以上设备及系统的接收、检验、组合、安装、试验、单体试运、配合分系统调试及试运行，包括本工程所有接口安装及安装后对原装置的修复工作。2.1 工作内容应包括本工程的工作内容：下列设备及系统的接收、检验、组合、安装、试验、单体试运、配合分系统调试及试运行，包括本工程所有接口安装及安装后对原装置的修复工作。机务安装包括：钢结构安装，烟气系统；脱硝反应器组合安装；催化剂安装；蒸汽吹灰设备安装；氨站设备、管道安装；水系统、压缩空气系统等各系统的设备安装。还包括烟道的材料采购、加工、制作、组合、安装；设备梯子、步道的安装；箱罐的材料采购、制作、安装；所有的管道支吊架的材料采购、制作、安装、调整；2.2油漆工程：全部油漆工程，包括设备、箱罐最后一遍面漆。2.3与其它工程的配合因与其它单位交叉作业而发生的机械转移、待工等。2.4电气工程：电气工程的全部安装工作。包括照明、滑线、接地网及接地材料、电缆保护管、就地动力配电箱、就地开关按钮、防火封堵料、防火涂料等的采购、安装。不包括特殊消防。2.5热控工程：热控工程的全部安装工作。包括防火封堵料、防火涂料等的采购。2.6起吊设施安装工程：检修起吊设施的采购，全部起吊设施的安装、调试、取得当地监督部门许可证(不包括电梯)。2.7通讯工程：通讯工程的全部，包括设备材料的采购、安装，与主机组一致。2.8调试工程在试运及保修期内，消除安装、设计及设备缺陷。分部试运中单体调试的全部工作；全部电气系统的调试；分系统和整体调试的配合；性能试验的配合。3、 工程特点3.1本工程施工位于已建电厂区域内，注意与生产设施的碰撞和保护问题和安全文明施工。3.2本工程位于已运行的主机组预留区域内，须考虑安装及过渡时工序的合理搭接。3.3本工程施工现场场地狭小，应合理安排工序。4、工程区域自然条件年平均气温： 8.2 年平均最高气温： 15.7 年平均最低气温： 1.6 年平均相对湿度： 50 %年平均蒸发量： 2443.5 mm平均气压： 892.4mb年一日最大降水： 81.0 mm一次连续最大降水量： 62.3mm 年平均最大风速： 2.9m/s年平均降水量： 183.3 mm 年极端最高气温： 37.9 年极端最低气温： -28.4 全年主导风向： N冬季主导风向： N夏季主导风向： SSW最大冻土深度： 1.5m5.厂址概况5.1 为施工现场提供的条件和要求5.1.1 场地：业主批准的临时施工用地，在2#炉西侧空地。5.1.2 运输：该厂址位于某某乌海市阿拉善经济开发区，交通运输便利。5.1.3 给水、排水：业主提供水源接入点和排水点。施工用水可从工程施工供水母管上引接指定地点。5.1.4 电源电源从业主提供的工程施工电源点引入。5.1.5 生活用地使用单位自行解决。5.1.6 施工现场的临时设施确定现场总体布置，但必须听从业主和监理的协调管理。5.1.7 测量控制点由项目部和监理部负责现场交底。5.1.8 用地指标在脱硝区域内所需场地制作、安装由业主提供。5.1.9 施工用气 压缩空气：自备空气压缩机。 氧气、乙炔、氩气：采用瓶装供应方式。6、物资管理施工现场物资管理应按相应的物资工作标准执行。二、编制原则1、工期最短原则：优化作业流程，合理配置种类资源，科学管理，最大限度缩短工期。2、质量最优原则：严格工艺纪律，探求先进合理的施工方法，按国优标准组织施工。三、编制依据 遵守国家级、部级的规程、规范和标准，主要有： 原电力部以及建设部颁发的所有现行技术规范。工程施工过程中遇有国家标准或部颁标准更改，按标准颁发单位的规定执行。 与本工程有关的国家及部颁施工及验收技术规范如：电力建设施工及验收技术规范，相关标准等。 特殊技术要求：本工程的烟道、箱罐制作的质量标准高于现行火电施工质量检验及评定标准的质量标准，执行企业技术规范和质量标准。 进口设备的安装质量标准，按制造国技术文件中的技术要求执行，若无要求，则参照我国现行国家、行业颁布的有关验收规范、质量标准执行。 施工设计和设备制造技术文件上的质量技术要求适用于本工程。 业主和项目部双方确定的工程验收项目划分表或工程质量检验计划引用的标准和要求。1：安装工程验收规范和检验标准序号名 称标 准 号1烟道安装施工验收技术规范LY03020301-02A2电力设备典型消防规程DL 5027933电力建设施工及验收技术规范(锅炉机组篇)DL/T 504720024电力建设施工及验收技术规范(火力发电厂焊接篇)DL 500720025电力建设施工及验收技术规范(热工仪表及控制装置篇)SDJ 27920026电力建设施工及验收技术规范(火力发电厂化学篇)DLJ 5820027电力建设施工及验收技术规范(管道篇)DL 503120028电气装置安装工程高压电器施工及验收规范GBJ 14720029电气装置安装工程母线装置施工及验收规范GBJ 149200210电气装置安装工程电缆线路施工及验收规范GB 50168200211电气装置安装工程电器设备交接试验标准GB 501509112电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收GBJ 1489013电气装置安装工程接地装置施工及验收规范GB 50169200214电气装置安装工程旋转电机施工及验收规范GB 50170200215电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171200216电气装置安装工程蓄电池施工及验收规范GB 50172200217电气装置安装工程电梯电气装置施工及验收规范GB 50182200218电气装置安装工程低压电器施工及验收规范GB 502549619电气装置安装工程电力变流设备施工及验收规范GB 50255200220电气装置安装工程起重机电气装置施工及验收规范GB 502569621电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 502579622火力发电厂基本建设工程启动及竣工验收规程(1996版)电建1996159号23涂装前钢材表面锈蚀等级和除锈等级GB892324电力工业技术管理法规(试行)(80)电技字26号25电力建设工程施工技术管理制度火发字(80)5号26电力建设工程质量监督规定电建(1995)36号27火力发电工程施工组织设计导则(试行)火发字(81)70号28电力建设文明施工规定及考核办法电建(1995)543号29大型电力设备质量监造暂行规定电办(1995)37号30火电土建工程质量监督检查典型大纲建质(1994)102号31火电工程整套启动试运前质量监督检查典型大纲建质(1994)102号32电力系统进口成套设备检验工作的规定能源外(1992)215号33钢结构工程施工及验收规范GB502059534工业管道工程施工及验收规范GBJ 235-8235焊条质量管理规程JB 3223-8336建设项目(工程)档案验收办法国档发(1989)18号37文书档案案卷格式GB 97058838电力工业企业档案分类规则及分类表能源办(1991)231号39火力发电厂工程竣工图文件编制规定电建(1996)666号40基本建设项目档案资料管理暂行规定国档发(1988)4号41科学技术档案案卷构成的一般要求GB/T 1182289四、项目管理目标、管理原则及管理程序1、管理目标 1.1工期要求：本工程工期按照合同内进度计划执行。1.2质量目标严格按施工图纸及有关国家和电力行业规范、标准，项目法人与招标人签订的总承包合同所要求的技术质量标准进行施工及质量验收，确保精心组织、严格管理、工艺美观、工期合理、质量优良。本工程各项质量指标： 安装工程：分项工程合格率 100分项工程优良率 95分部工程合格率 100分部工程优良率 95单位工程合格率 100单位工程优良率 95受检焊接接头
