浙江某小区高层短肢剪力墙结构住宅楼模板工程专项施工方案(附示意图、计算书).doc

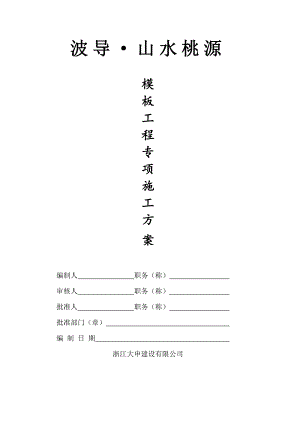

波导·山水桃源模板工程专项施工方案编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门（章） 编 制 日 期 浙江大申建设有限公司目 录一、工程概况2二、模板设计方案31、编制依据 32、各构件细则 3（1）、墙体模板3（2）、梁模板5（3）、顶板模板6（4）、梁、柱节点模板7（5）、门窗洞口模板7（6）、框架柱模板8三、模板施工方案81、施工准备 82、模板支撑体系11四、质量保证体系15五、安全保证体系161、组织保障 162、技术措施 173、监测监控 224、应急预案 22六、成品保护措施24七、附：模板、木方、钢管支撑内应力验算表25八、附图一、工程概况1、整体工程简况。波导·山水桃源工程项目位于奉化市波导工业园以北，南临亭下干渠。±0.000相当于绝对标高6.500米，项目总用地面积68000m2，总建筑面积.74，其中地下室建筑面积：54314.74、地上建筑面积为：m2，由16栋住宅组成的小区，-1层为连体地下车库，主要包括15幢1718层的高层住宅楼、1幢3层的住宅及其配套建筑物。同时本工程共分为五个区，分别为：A区、B区、C区、D区、E区，其中C区局部地下室为六级人防地下室（平战结合），其他区段均为非人防区域。地下室中无上部结构的部分：框架四级 、 剪力墙四级；地上结构一般剪力墙为四级抗震，短肢剪力墙为三级抗震。2、木配模工程简况。为保证工程质量，实现创优目标，针对本工程特点，确定本工程的墙体、柱子、顶板梁均采用915×1830、1220×2440的多层板，厚度分别为15、18。根据施工部署要求，考虑到结构构件模板的特点，地下部分墙体和柱子考虑4/3层模板，地上部分墙体、顶板、梁考虑三层模板。后浇带和板上通车以及施工电梯底部均采用独立支撑体系。由于本工程设计要求后浇带分为两种：通常后浇带1000宽、膨胀加强带2000宽，通常后浇带又分为沉降后浇带和施工后浇带（后浇带平面布置详见附图），所以在模板选用上均使用18厚、1220×2440的多层板，底部由钢管扣件组合的独立支撑体系；上部通车部位以及施工电梯底部使用的模板规格和支撑体系同后浇带（板上通行施工车辆区段详见附图：现场道路平面布置图，施工电梯另出专项方案）。在大面模板拆除后后浇带和板上通车以及安装施工电梯的部位模板及支撑体系保持原状，待后浇带浇筑完毕达到拆模条件时方才拆除、板上通车部位待后浇带浇筑完毕覆土后、施工电梯底部支撑体系待拆除施工电梯后，方可拆除。后浇带采用钢丝网及钢筋组合钢丝网模板，在止水钢板上下两侧进行密封。钢丝、钢筋组合模板：主骨料12钢筋、封面钢丝网网丝直径1.2，网眼直径3（见下图）。在距筏板厚度中部位按设计要求放置厚3mm*宽300止水钢板，保证后浇砼与前浇砼间的密闭；膨胀加强带两侧用钢丝网分隔，但混凝土连续浇筑。木配模龙骨体系：1、顶板，主龙骨采用100×100mm方木或者采用采用48钢管，次龙骨采用50×100mm方木或者其他规格，但必须经过严格权威的验算后满足支撑体系的需要和混凝土现浇板的平整度，本方案主要是根据主龙骨采用100×100mm方木、次龙骨采用50×100mm方木编制计算；2、墙体，竖楞采用50×100mm方木，间距不大于300mm（根据墙体截面厚度及高度来确定），横楞采用双排48钢管（本方案中所有使用的48钢管，壁厚都不得小于2.7，主要根据现有货源来定），穿墙对拉螺栓不小于12。钢丝网5005001/2板厚减去钢筋、保护层12 钢筋、钢丝组合模板注：该模板用于后浇带的止水钢板上下两侧，主骨料钢筋一端必须跟板筋焊接，另端跟止水钢板焊接，在浇筑后浇带前必须将钢丝网剔凿掉，并露出坚硬的混凝土。二、模板设计方案（一）、编制依据波导·山水桃源工程建施、结施图纸。木结构设计规范GB 50005-2003建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB 50204-2002钢结构工程施工质量验收规范GB 50205-2001建筑工程施工质量验收统一标准GB 50300-2001施工现场临时用电安全技术规范JGJ 46-2005建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ 162-2008建筑施工安全检查标准JGJ59-2011建筑施工高处作业安全技术规范JGJ80-91危险性较大的分部分项工程安全管理办法建质200987号文建设工程高大模板支撑系统施工安全监督管理导则（建质2009254号文）波导·山水桃源施工组织设计（二）各构件细则1、墙体（1）地上墙体和地下室普通内墙的模板竖向背楞在内（为方木），另在模板顶部单加一根水平方木，钢管横楞在外，横楞间距不大于600mm，采用不小于12的穿墙螺栓（具体横楞间距和螺杆规格根据墙体截面的大小和间距来定），在多层板上开孔，支模时在穿墙螺栓外加塑料套管（普通PVC线管），任何情况下螺栓间距不大于600×600mm。（2）所有地下外墙和本项目的C区人防墙必须采用不小于12止水穿墙螺栓（止水片与螺杆一定要焊制密封，切勿有漏焊现象），间距不大于600×600mm。单根长度和螺杆的规格根据剪力墙的厚度而定。当墙高、宽大于正常时，墙体底部（不少于4排）必须要用双螺母拧紧。（3）模板（斜）支撑采用48钢管，可用顶丝或钢管连接件调节长度。每组斜撑竖向上设置24道（根据具体使用部位的墙体高度和墙宽），由联系杆连接为一体，每组斜撑水平间距小于1.20m。斜撑水平倾角不大于45°，一端支在背楞上，一端支在钢筋地锚上，如下图所示。电梯井在支模时在井道内搭设脚手架，在作业层上满铺脚手板，阴阳角模加工成定型模板，加工好的模板放入搭设好的模板插架内，大板设两个安全吊钩。2、梁模板（1）根据梁截面尺寸，梁模板用不小于15mm厚多层板现场加工而成。（2）顶板模压梁侧模，梁侧模包底模。（3）梁底顺向龙骨：间距不大于200mm 50×100mm方木 横向主龙骨：间距300450mm （根据梁截面大小来确定） 48钢管（4）梁侧模 内横楞：间距不大于300mm 50×100mm方木（对于个别超大截面尺寸的特殊框架梁可以使用100×100mm方木） 外竖楞：间距不大于300mm （50×100mm方木或48钢管） 地下室外墙外墙加固示意图（5）支撑采用钢管排架承重，梁底排架为独立支撑体系但必须与楼板满堂脚手架支撑体系相连接。梁底排架横向立距：梁宽在400mm、梁高在500以下通常以梁宽加600mm，同时梁中心线与排架中心线重合，大于此截面的框架梁必须经过沉重支撑体系计算并出具支撑体系方案；梁底排架纵向立距：梁高小于500mm立距为9001200、梁高大于500mm小于1000mm立距为600900。梁底模及顶板模板要按照跨度的1/10003/1000起拱，当设计注明时，按设计要求起拱。 3、顶板模板（1）顶板采用1518mm厚多层板。（2）次龙骨采用50×100mm方木，沿多层板短向布置，间距200mm；（3）主龙骨采用100×100mm方木，沿多层板长向布置，间距9001200mm（具体要求根据顶板厚度和层高制定）。（4）采用满堂红脚手架支撑体系，顶部采用顶丝或者钢管调节件支托，全都布置在立杆上方，根部要设垫木；立杆根据层高选用相应长度的立杆，间距0.91.2m；（注：本工程的地下室和架空层立杆纵横间距不大于0.9m）横杆随立杆满堂红设置，在底部150200mm高处设扫地杆，扫地杆上1.2m处设一道横杆，再向上横杆竖向间距均不大于1.2m。（5）楼梯板模板支模方法同顶板，侧模和踏步板也采用多层板。采用现场加工的木模板。楼梯间踏步板底模采用15mm或18厚多层板，用50mm×100mm方木、50mm×100mm方木及48钢管组成支撑体系；踏步侧模采用15mm厚多层板，三角撑钉牢加固；踏步之间加设吊木、斜撑、反扶梯模以确保其几何尺寸。拆模时要注意保护边角。4、梁、柱节点模板根据柱和梁的不同组合截面尺寸，梁柱节点部位的模板用多层板加工成定型模板。一套节点定型模板由两部分组成，一部分加工成阳角模，另一部分根据两个阳角模之间的实际尺寸进行拼裁（即补齐两个阳角模之间的空缺）。两部分模板之间的拼缝要密合，端头保持平齐。整套梁柱节点模板的下口线距离梁底至少150cm，在此高度范围内设置一道加强柱箍，用于节点模板的定位和固定。5、门窗洞口模板门窗洞口模板采用现场加工的定型模板，四角为活动角钢，四周采用多层板或整体的白松板。门窗洞口模板内加横撑及斜撑间距不大于300mm。大于900的窗洞底部注意预留浇筑砼时的出气孔。6、框架柱模板模板柱由四块不小于15mm厚的多层板根据柱几何尺寸现场加工拼装，次龙骨采用50×100mm方木，200，48钢管做柱箍，间距不大于450，本工程地下室KZ5 500×1100 必须采用水平方向不少于两道对拉穿墙螺杆，竖向间距同钢管柱箍，该柱根据具体情形加密柱箍，采用钢管斜撑。钢管柱箍，两端用对拉螺杆或周侧均用钢管链接，在地面高度2米以下为300，以上为400450mm。柱背楞木龙骨采用50×100mm方木，200；对拉螺杆竖向间距：在地面向上高度2000以下为300，以上为400450mm。不少于3道斜支撑且不大于45°，上端固定于钢管柱箍下端固定于地锚14对拉螺杆水平500；地锚 地下室独立框架柱加固示意图三、模板工程施工方案（一）、施工准备(1)、结构工程是创建优质工程的关健，模板工程施工质量的高低直接影响到混凝土工程，质量的好坏 ，为了使混凝土结构的外形尺寸、外观质量都达到较高的要求。为创造优质工程保障条件。我项目部针对本工程特点，加强模板工程在施工中的
