浙江某大酒店工程游泳池外悬挑外脚手架专项施工方案(含计算书、附示意图).doc

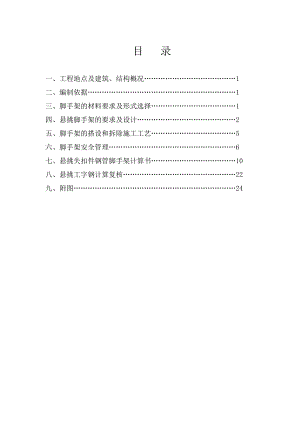

目 录一、工程地点及建筑、结构概况1二、编制依据1三、脚手架的材料要求及形式选择1四、悬挑脚手架的要求及设计2五、脚手架的搭设和拆除施工工艺5六、脚手架安全管理6七、悬挑失扣件钢管脚手架计算书10八、悬挑工字钢计算复核22九、附图24一、工程地点及建筑、结构概况1、工程名称：某某希尔顿逸林大酒店项目2、工程地址：某某市秀洲区秀洲大道与新塍塘路交叉口华林学校对面3、建设单位：某某某某建业有限公司 4、设计单位：某某建筑设计研究院（集团）有限公司5、施工单位:某某集团公司6、监理单位：某某监理工程有限公司因地下室回填土及施工需要，酒店公共区室内游泳池部位无法采用落地式脚手架施工，根据现场实际对游泳池部位采用悬挑式脚手架。该部位位于4/012交GL轴，框架结构，屋顶为钢架斜屋面，屋顶结构最高标高为12.807m，建筑为13.207m.二、编制依据1、除执行建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001外，尚执行现行国家有关标准、规范的规定；2、建筑施工安全检查标准JGJ59-99；3、建筑结构荷载规范GB50009-2001；4、建筑工程施工安全操作规程DBJ01 62-2002；5、建筑工程高处安全技术规程JGJ80-91；6、钢结构设计规范（GB 50017-2003）；7、工程施工图纸三、脚手架的材料要求1、脚手架的材料要求扣件：无裂纹、变形、气孔和滑丝现象。钢管：平直、光滑、无裂纹、结疤、分层、硬弯、毛刺、压痕。竹排脚手板：无裂纹、脚手板由竹片拼条应完整。四、悬挑脚手架的要求及设计（一）、悬挑脚手架的搭设要求1、所搭设的外架必须具有足够的承载力、刚度和稳定性，在各种荷载作用下不发生失稳、倒塌，以及超过允许的变形、倾斜、摇晃或扭曲现象，确保安全施工。2、用16#工字钢在一层楼面（+0.68m）板处挑出，工字钢在下料前必须仔细检查，若发现有损伤则不得使用。应用经检查合格的原材料制作，埋设间距和锚固长度及预留高度严格按设计施工。特别是在浇筑混凝土时，在板面预埋20门字型钢筋两道，挑上搭设双排外脚手架。（二）、悬挑脚手架的搭设设计1、悬挑脚手架的受力体系采用16#工字钢、48×3.5钢管、扣件、14钢丝绳（6×19，公称抗拉强度1400N/mm2）及预埋吊环14钢筋组成。2、钢丝绳吊点卸荷水平距离为立杆间距，在每15m处板面的边梁或外墙中设钢丝绳卸荷。预埋斜拉钢丝绳的吊环，采用级钢14制作，埋入深度不小于30d，并要钩住结构钢筋。根据结构进度情况，及时将吊环与工字钢套上钢丝绳，采用1.5T葫芦拉紧，每头并用3个U形卡固定。3、工字钢悬挑梁全长3m，位于结构上的长度不得低于1.5m，每根工字钢的水平间距一般不得超过1.5m（具体尺寸根据工程结构进行调整，不得大于1.5m），上一楼层的吊环水平间距根据工字钢间距进行预埋，工字钢与上一楼层相应吊环在同一竖直平面内，水平偏差不得超过100mm。4、内外立杆均为单杆，立杆纵距la=1.5m（具体尺寸根据工程结构尺寸进行调整），立杆横距lb=0.9m，内排立杆距外墙b1=0.3m，扫地大横杆距工字钢表面250mm，大横杆步距h=1.8m，小横杆端头距结构b2=0.1m，外排架内侧满挂密目安全网全封闭。要求所有斜拉结点处的小横杆端头要顶紧结构面做为水平压杆，并在拉结点处设置双扣件。5、如遇工字钢、钢丝绳要穿过楼层周边剪立墙的情况，可采取预留孔洞后施工的方法，现场要根据实际情况进行处理。6、悬挑双排外脚手架与结构的拉结，水平间距L1=3la4.8m，竖向间距H1=2h=3.6m，搭设过程中选派专人负责检查，严禁漏设或不设。7、悬挑双排外脚手架按外墙施工架进行设计，其施工荷载要严格控制在3KN/m2以内，严禁在脚手架上堆放任何建筑材料。主体结构施工时，所有外模和底梁支撑严禁与外脚手架有任何形式的连接。8、工字钢、钢丝绳、吊环的预埋、处理、固定和拉结要派专人负责落实、检查，严禁漏设或不设，严禁乱动各节点。（三）、悬挑脚手架的构造要求1、纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。增长宜使用对接。对接扣件要交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。横向水平杆作为纵向水平杆的支座，用直角扣件固定在立杆上。2、横向水平杆作业层上非主节点处的横向水平杆，最大间距要大于纵距的1/2。横向水平杆两端均采用直角扣件固定在纵向水平杆上或立杆上。横向水平杆离墙一端外伸长度不大于250mm，靠墙一端离外墙装饰面距离不大于100mm。3、脚手板首层及作业层脚手板铺满、铺稳，离开外墙装饰面150mm。脚手板设置在四根纵向水平杆上，木质脚手板要与支承杆有可靠的固定。脚手板必须搁置在小横杆上，在同一排横杆上搭接长度应大于200mm，严禁出现探头板，脚手板一律采用两股8号铁丝拧成一根绑扎固定。4、立杆内立杆距外墙边300mm，相邻立杆的对接扣件不得在同一高度内，下端第一根立杆交错用6m和3m杆相互错开。5、连墙件本工程采用刚性连墙件，采用菱形布置达到二步三跨的要求，即连接件连墙件水平方向不大于三跨，高度方向隔步设置。6、剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45度60度控制。每道剪刀撑宽度不小于4跨。剪刀撑斜杆的增长采用搭接，搭接长度不小于0.5m，不得少于两个旋转扣件，且与之相交的立杆，横向横杆必须连接。7、扣件螺栓拧紧扭力矩不小于40N·m，且不大于65N·m。主节点处固定横向水平杆、纵向水平杆、剪刀撑等直角扣件、旋转扣件的中心点相互距离不大于150mm。对接扣件开口要朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不小于100mm。8、施工人员上下梯搭设方法施工人员上下梯搭设斜道宽度为1.2m，坡道不大于1：3，采用钢扣件一字型搭设钢管斜杆，上铺脚手板，拐弯处设置平台，其宽度为1.2m，斜道两侧及平台外围均设置栏杆及挡脚板，扶手栏杆高度为1.2m，挡脚板高度为180mm。五、脚手架的搭设和拆除施工工艺1、脚手架搭设施工工艺悬挑脚手架搭设的工艺流程：工字钢预埋逐根竖立杆同时安纵向扫地杆安横向扫地杆安装第一步大横杆、小横杆安装第二步大横杆、小横杆加临时斜撑杆、第三步大横杆、小横杆搭设剪刀撑安装连墙件挂安全网铺脚手板安踢脚板及栏杆安装斜吊钢丝绳循环向上搭设。在搭设底部脚手架的过程中，沿四周每框架格内设置一道斜支撑，拐角处双向设置，待该部位的脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，要采用临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。2、脚手架拆除施工工艺拆架程序要遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网栏杆脚手板剪力撑纵向水平杆横向水平杆立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪力撑时，要先拆中间扣件，然后托住中间，再解端头扣。所用连墙杆等必须随脚手架拆除同步下降，严禁先将连墙杆整层或数层拆除后再拆脚手架。分段拆除高差不能大于2步，如高差大于2步，要增设连墙杆加固。要保证拆除后的稳定性不被破坏，连墙杆被拆除前，要加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m时），要先在适当位置搭临时抛撑加固后再拆连墙杆。六、脚手架安全管理（一）、材质及其使用安全技术措施1、扣件的紧固程度不应小于40N·m,且不大于65N·m。对接扣件的抗拉承载力为3KN。扣件上螺栓要保持适当的拧紧程度。2、对接扣件安装时其开口要向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。3、各杆件端头伸出扣件盖板边缘的长度不小于100mm。4、钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。5、外脚手架严禁钢竹、钢木滑搭，禁止扣件、绳索、钢丝、竹蔑、塑料混用。（二）、脚手架搭设的安全技术措施1、搭设过程中要划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须告诉对方，并得到允许，以防坠落伤人。2、开始搭设立杆时，要每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。3、脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要架子稳定。4、脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙杆以上两步。5、在搭设过程中要由安全员、架工组长等进行检查、验收。每两步验收一次。（三）、脚手架上施工作业的安全技术措施1、 结构外脚手架每支搭一层，支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件。2、严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN/m2，确保较大安全储备。3、结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层，临时使用的落地式脚手架同时作业层数不超过一层。4、当作业层高出其下连墙件3.1m以上，且其上尚无连墙件时应采取适当的临时抛拉措施。5、各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。6、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。（四）、脚手架拆除的安全技术措施1、拆除前，先要将架上的杂物清理干净，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后方可作业。2、架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。3、拆架时要划分作业区，周围设绳绑围栏或竖立警戒标志，地面要设专人指挥，禁止非作业人员进入。4、拆除时统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，要先通知对方采取防范措施，以防坠落。5、在拆架时，不得中途换人，如必须换人时，要将拆除情况交代清楚后方可离开。6、每天拆架下班时，不得留下隐患部位。7、拆架时严禁碰撞脚手架附近电源线，以防触电。8、所用杆件和扣件在拆除时要分离，不准在杆件上附着扣件或两杆连着送到地面。9、所用的脚手板，要自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。10、拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。11、 在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。12、 六级风以上（含六级）时停止拆除脚手架施工。（五）、安全文明施工措施1、进入施工现场的人员必须戴
