山西某住宅小区高层剪力墙结构住宅楼电气安装工程施工方案.doc

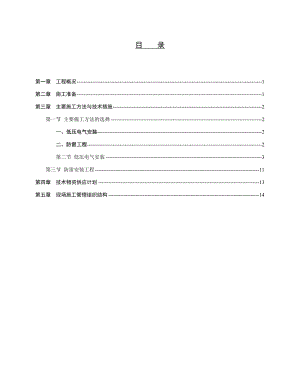

目 录第一章 工程概况1第二章 施工准备1第三章 主要施工方法与技术措施2第一节 主要施工方法的选择2一、低压电气安装2二、防雷工程2第二节 低压电气安装3第三节 防雷安装工程11第四章 技术物资供应计划13第五章 现场施工管理组织结构14 第一章 工程概况 建筑概况：某某市某某花苑住宅小区2#楼工程为地上二十四层,地下一层，其中地下一层为设备用房及戌类储藏间,地上一至二十四层为住宅；剪力 墙结构。 总建筑面积为15906.22。建筑物占地面积为601.6,该工程东西方向长度45.6m,南北方向长度17.0m。地下建筑面积为62464，地上建筑面积为15281.58。基础为钢筋混凝土筏板基础。该工程地上标准层层高3.米，建筑总高度72.45米,室内外高差为0.45m。第二章 施工准备1、 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；、对工人岗前进行安全教育与安全交底。 第三章 主要施工方法与技术措施根据该工程的实际情况，我公司的施工范围为电气系统安装工程（除外电接入及低压配电箱部分）和防雷工程两个施工分部工程。第一节 主要施工方法的选择一、低压电气安装1、材料选择：本电气安装工程线管采用PVC电工大作管，承插粘胶连接。全楼电线管暗敷于结构及饰面内。 电线采用ZR-BV线，电缆采用NH-YJV，ZR-YJV。低压开关柜向各层电箱供电采用低压封闭式母线槽。灯具采用日光灯、吸顶灯、艺术吊灯、暗装筒灯。安装方式吸顶安装或嵌入式安装。需要暗敷的电线管，施工时按施工图纸要求进行施工，配合土建施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合土建扇灰后安装。(2)、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆与母线槽敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。二、防雷工程1、材料选择：本防雷安装工程引下线采用柱对角筋引下线安装。人工均压环采用-40×4mm镀锌扁钢。天面避雷网与避雷针采用12 镀锌圆钢安装。均压环焊接采用结构圈梁面筋焊接连接。防雷安装工程的预埋部分要配合土建施工施工顺序由下往上施工，施工完毕，要及时绘好竣工图与隐蔽工程验收记录。2、施工顺序:安装准备基础防雷接地安装 避雷引下线安装 避雷网安装避雷针安装接地装置系统调试。第二节 低压电气安装一、安装准备熟悉施工图纸，分析图纸中技术要点与难点，如图纸与现场不对称的地方要提出与设计协商解决。根据图纸的要求定好各种安装管材等其它的安装材料。对工人进行技术与安全交底。二、电线钢管、金属线槽安装：1、电线钢管安装：本工程线管采用PVC导管，敷设方式采用暗敷（暗敷在混凝土剪力墙及楼板内）。暗配管的要求： 电线管应根据材质不同采用同管材相配套的配件。 暗配管施工与土建工程各工程密切配合。在砌筑工程、混凝土工程或装饰工程施工中，应对电线管路及箱盒加强维护，熟悉、掌握土建、暖卫、通风等工程设备和管道的分布情况。勿使电气工程管路和设备安装与其造成施工矛盾，否则需要通过设计或有关技术部门协调解决。 暗设管路宜采用最近的走向和距离，并应减少弯曲，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4 倍；当线管暗敷时，弯曲半径不宜小于管外径的4 倍；当埋入地下或混凝土内时，其弯曲半径不宜小于管外径的10 倍。当电线管遇下列情况时，增设接线盒或过线盒：管长度每超过30 米，无弯曲；管长度每超过20 米，有一个弯曲；管长度每超过15 米，有二个弯曲；管长度每超过8 米，有三个弯曲。 管路的连接、弯曲弧度、固定方式、金属管路跨接线的装接，箱、盒接地（零）处理，接线盒设置等均应符合要求。 做好电线管路焊接部位及相关的金属支架、附件的防腐处理。 在施工中对管材造成的破损如劈裂、焊接溶洞等应及时修补或撤换。 埋入主体内的电线管其保护层不得小于15mm，并具有相应的强度(M10)。进入配电箱和各种盒体的管口做到垂直平整；连接应牢靠，锁母要卡牢，不松动；电线管要牢固。电线管应畅通，管内无异物，不堵塞，穿线方便，并保证后期维修具有导线互换的功能。对敷设完成后的电线管路要进行全面检查。如有漏设的要补齐，做错的要及时整改，以免隐蔽后不易更动。暗敷管的步骤：根据设计图纸确定配电箱（柜）、接地盒（箱）、插座盒（箱）、开关盒或其他用电设备在建筑物中的位置。测量电线管路长度，进行管材切割、套丝、威弯等加工程度。按确定的布置路线和位置，进行管路连接和固定，并与配电箱和各种盒体牢固连接起来。金属电线管路要根据要求逐段装接跨接线，不得遗漏。将敷设好的电线管管口，箱、盒进行堵塞或其他临时性封闭处理。注意问题：a 电线管路应设在水道管的上方，否则应做防潮处理。b 电线管路应与其他非电气管路有合理的安全距离。c 电线管路应固定牢固。d 金属管材及其管路附件均应采用镀锌材料或做防腐处理。e 接线盒、灯位盒安装位置应合理。f 灯位盒、接线盒的设置：灯位盒，接线盒是天花板内电线管路管口集中的部位，管内穿线、换线，导线接头都要在盒内进行。是配线和今后维修、检修的关键部位，所以设置的位置应适应。属于结构面不具备检修条件的，灯位盒置放应靠灯具（如筒灯），达到拆下灯具后就可摸灯位盒，或者将灯位盒靠近吸顶灯出线孔，以便于检修。并根据结构面，在不影响美观的前提下，将接线盒埋在结构面下的墙上，检修时操作方便。因电线管路是隐蔽的，所以对布管的的垂直、水平度没有特殊要求。电线管路应尽可能缩短布管的长度、减少管路弯曲，以求管路顺直、畅通。电线管路在夹层内敷设，应固定牢靠，避免产生无约束的自由管路，否则容易使管路位移，并从箱体和盒体中脱出，或者使箱、盒承受因管路位移、自重而产生的重力。天花板内电线管路用管卡固定，固定点间距离不应大于1.5m，而且在距配电箱或开关盒、插座盒等外边沿150200mm 处必须设一管卡固定。电线管管路不得采用中松脱，产生弊端。电线管路弯曲不得小于900,其弯曲半径应符合要求不得有硬弯，弧弯要缓慢圆滑，以使穿线不受阻碍。金属管管路应做跨接线，卡件应做良好防火处理。电线管砌体内配管：电线管路在砌体（如砖墙）内敷设，占配管工程很大一部分。也是用电设备如配电箱、插座、开关集中设置的部位。电线管路宜在240mm 厚以上砌休内暗敷设，在小于240mm 厚的砌体内暗敷设电线管路，采取中下措施：水平管路视管材直径的大小沿砌体浇灌厚度为6mm 的混凝土垫层，将管置于混凝土垫层内，然后再进行砌筑作业；垂直管路在垂直立上部位，将被打断的墙体按垂直方向每间隙500mm 按规定设置接结筋一道。拉结筋直径为6mm 圆钢。压在砌体内拉结筋长度不得小于1m，然后将置放管路的空洞部位浇灌混凝土。电线管路置于混凝土内，其保护层不得小于15mm。电线管路在砌体内敷设应根据配电箱、接线箱、插座盒、开关盒或其他用电器具、设备的位置决定布管方位。管路的连接和弯曲半径均应符合要求，不允许暗敷管路有中断、接口错位、管材损伤如裂纹、孔洞、变形、折扁等现象存在；盒体安装应将盒口突出清水墙面15mm，以便使盒口与墙面抹灰层保持平齐，盒体应有砖挤死空隙要填满灰浆，保证盒体安装牢固可靠，不松动、不脱落。 电线管在混凝土内暗配管：电线管路在混凝土中敷设大致是现浇楼板、梁、柱、剪力墙、棚、檐等部位。施工时先在楼板上确定灯位盒、插线盒、插座盒、开关盒、配电箱等位置，将上述盒体在楼板上固定后，再根据电线管路的走向逐段配制管路。所有进入灯位盒、接线盒、插座盒、开关盒的电线管均线盒接头固定，弯曲高度宜在1520mm 左右，这样可以使电线管有足够的保护层，又可不挤压混凝土的钢筋，使钢筋按要求就位，保证建筑物结构工程质量。电线管与盒体，箱体连接处应采用像皮垫做密封处理。所有箱内盒内管口和各种盒体内要用废纸等堵塞严密，以防止水泥渗入。灯位盒、接线盒等在楼板上固定，盒体紧扣在模板上，将圆钉在盒体周边钉牢，用镀锌线绑成十字形绑扎牢固，然后用手锤将圆钉钉入绷紧绑线。电线管在距盒50mm 处设一固定点，用镀锌绑线绑在板筋上。管部弯曲部位，易移位部位，都加以固定。3、金属线槽安装本工程的配电设备主线采用耐火电缆桥架安装：1）、桥架槽体安装： 耐火桥架与配件整体的订做，配件不能现场剪制，缺乏美观点。桥架，线槽安装之前，先放线线综合考虑线槽走向，整体要求整齐、美观，避免阻碍其它施工的阻碍物或其它专业管道。当线槽遇到90º转弯时，宜采用两个45º弯头转角。安装之前先检察槽体是否有折扁和裂逢。槽内接口部分应平整，光滑。线槽接口部分应符合以下的要求：槽体与配件的连接承插口要承插到位，丝孔对齐，用配套螺丝固定。在振动的场所，固定时加作防松措施。 直线线槽与上槽盖安装时要按订做时规格对位入座，谨防上槽盖松动。2）、支架制安： 支架间距：L400L200为2 米设置支架一个；L150L100为1.5米设置支架一个。 本工程固定线槽的主要支架的如下三种：、。角钢，采用50×50×5 角钢、支架制作关键是弯制角度。支架角度有45º、90º、135º角。弯制任何一个角度，都在角钢上画线，确定切除部分，然后用手锯或水焊雪割掉，才可弯曲成型。在角钢上画线，事先在画线部位用粉笔涂抹均匀，再用钢制弯尺和画锥画线。画好线后，用电动切割机切割，除毛刺。角钢支架焊成后，应修整焊面校正支架形体，除锈、刷防锈漆和饰面油漆。支架固定方法。在线槽敷设前，应首先将制作好支架固定在建筑上。固定方法采用螺栓固定。支架用10厘膨胀螺栓固定。首先，依据螺栓位置画十字线，找出孔径中心点，然后用冲击钻或手凿凿孔。所凿孔径同胀管匹配，以刚好塞入为度，孔径最大不得大于胀管管径1 。孔径为胀管长度。置入螺栓后，其胀管管口应与墙面平齐。三、电线、电缆与母线槽安装（一）电线敷设：1、管内穿线：、施工条件：配管工程全部完成，管、箱、盒齐备，并连接完好，形成整体回路。金属管路焊完跨接线，并做好管道及其附件的防腐处理；主体工程穿线在抹灰以后进行； 确认管路畅通，管内无异物或其他损坏性障碍。 操作场地平整、干净、干燥，拆除不必要的脚手架、木，清除一切影响施的杂物。、施工准备工作： 清除所有管路管口临时性封堵，清除箱内、盒内的杂物； 扫管。用钢线带钢丝刷、破布等对已安装的管路进行清扫，清除管内杂物和积水； 配电箱和各种盒体，在脱漆的部位事先做好防腐和美化处理； 金属管路应在管口上戴好管子护口，以免损伤导线； 阅读图纸，确认导线型号、截面、标专（色别）； 确
